فلای بک، جلو یا پل؟ نقشه برداری انواع ترانسفورماتورهای الکترونیکی

2026,08,01

مقدمه

اگر یک ترانسفورماتور فرکانس اصلی (50/60 هرتز) مانند یک رودخانه آرام باشد که به آرامی آب را از یک طرف به سمت دیگر حرکت می دهد، یک ترانسفورماتور الکترونیکی در منبع تغذیه حالت سوئیچ بیشتر شبیه یک پمپ پرسرعت است که ده ها هزار بار در ثانیه جریان را قطع می کند. هر دو انرژی را به صورت مغناطیسی حرکت می دهند، اما نسخه الکترونیکی با فرکانس 50 کیلوهرتز به بیش از 1 مگاهرتز تغییر می کند، بنابراین هسته و سیم پیچ ها می توانند کوچک باشند. نکته: هیچ ترانسفورماتور الکترونیکی واحدی وجود ندارد - چندین "شکل" یا توپولوژی وجود دارد که هر یک دستور مدار متفاوتی دارند. اشتباه را انتخاب کنید و همانطور که یکی از راهنمای طراحی اشاره می کند، طرح "از همان ابتدا محکوم به فنا است."

اصل و انواع اصلی

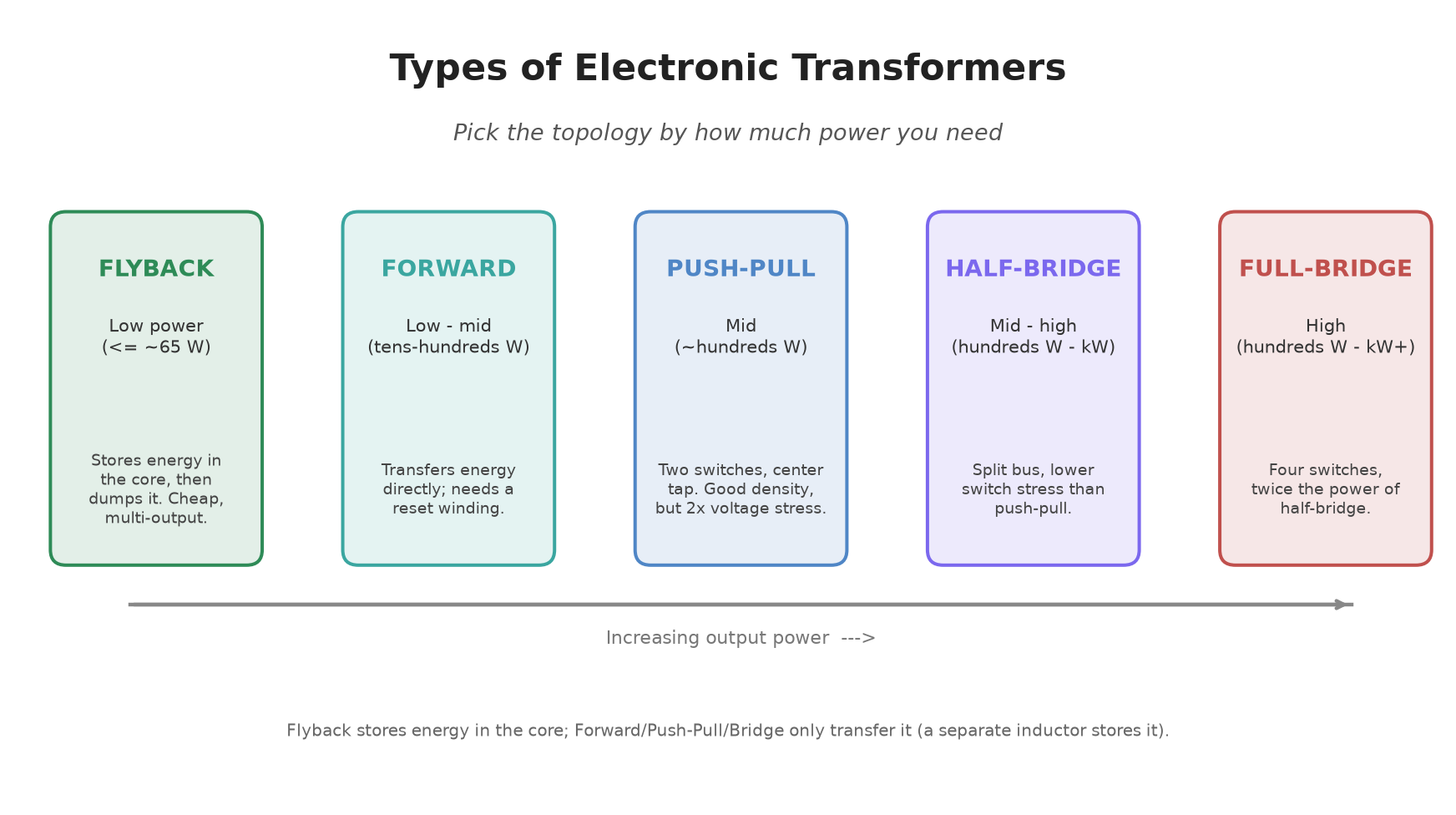

در قلب هر توپولوژی جدا شده همین ایده وجود دارد: یک ماسفت گذرگاه DC را قطع می‌کند و پالس‌های جریان را از طریق یک پیچ سیم‌پیچ اولیه روی یک هسته فریت وادار می‌کند. هسته آن انرژی را به سیم پیچ ثانویه جفت می کند. تفاوت این است که انرژی چه زمانی و چگونه از مرز انزوا عبور می کند.

فلایبک این ساده ترین توپولوژی ایزوله است. ترانسفورماتور به عنوان یک سلف ذخیره انرژی عمل می کند: انرژی در هسته مغناطیسی در حالی که کلید روشن است ذخیره می شود، سپس با خاموش شدن سوئیچ به بار تخلیه می شود. ارزان است، چندین خروجی را تحمل می کند و بر برنامه های کم مصرف مانند شارژرهای تلفن تا حدود 65 وات تسلط دارد.

به جلو. در یک مبدل فوروارد، انرژی در طول زمان روشن به طور مستقیم به خروجی منتقل می شود. از آنجایی که هسته برای ذخیره انرژی نیست، طراحی به یک سلف خروجی جداگانه و یک مکانیسم تنظیم مجدد - یک سیم پیچ یا گیره اضافی - برای مغناطیسی کردن هسته در هر چرخه نیاز دارد. مبدل های فوروارد ده ها تا چند صد وات مناسب هستند و ریپل خروجی کمتری نسبت به فلای بک تولید می کنند.

فشار-کشیدن. دو سوئیچ به طور متناوب یک کلید اصلی با ضربه مرکزی را هدایت می کنند و هسته را در هر دو جهت مغناطیسی می کنند. این کار استفاده از هسته را بهبود می بخشد، اما کلیدها باید حدود دو برابر ولتاژ ورودی را تحمل کنند و مدار به عدم تعادل شار حساس است.

نیم پل و تمام پل. در یک نیم پل، دو سوئیچ و یک گذرگاه تقسیم یک ولتاژ AC در سراسر اصلی ایجاد می کنند. سوئیچ ها فقط ولتاژ ورودی را می بینند. یک پل کامل، دو سوئیچ دیگر اضافه می‌کند و تقریباً دو برابر یک نیم پل قدرت را برای همان استرس دستگاه ارائه می‌کند. اینها گزینه هایی برای صدها وات تا کیلووات و فراتر از آن هستند.

طبق بررسی اجمالی توپولوژی Frenetic، مهندسان باید سطح توان، نیازهای جداسازی و اهداف کارایی را با توپولوژی مطابقت دهند. توان بالاتر عموماً از Flyback به جلو، سپس به فشار-pull، نیم پل، تمام پل یا انواع رزونانس مانند LLC حرکت می کند.

مثال کاربردی

یک آداپتور لپ‌تاپ 65 واتی معمولاً یک فلای‌بک با گیره فعال است: کم‌هزینه، ایزوله، و سازگاری آسان با خروجی‌های متعدد. تا یک منبع فرانت‌اند سرور 500 واتی بروید و به احتمال زیاد یک پل کامل با تغییر فاز یا مبدل رزونانس LLC پیدا خواهید کرد، جایی که هر درصد بازدهی اهمیت دارد.

تصور غلط رایج / واقعیت جالب

تصور غلط: "ترانسفورماتور انرژی را ذخیره می کند." این فقط برای فلای بک صادق است، جایی که جزء واقعاً یک سلف جفت شده است. در مبدل های رو به جلو، فشار کش و پل، ترانسفورماتور فقط انرژی را انتقال می دهد . یک سلف جداگانه آن را ذخیره می کند.

واقعیت جالب: از آنجا که یک ترانسفورماتور الکترونیکی ده ها هزار بار سریعتر از شبکه سوئیچ می کند، دستگاهی با وزن چند گرم می تواند جایگزین ترانسفورماتور فرکانس خطی شود که در غیر این صورت به کیلوگرم مس و فولاد نیاز دارد.
