3 دلیل که سلف های شما عملکرد ضعیفی دارند.

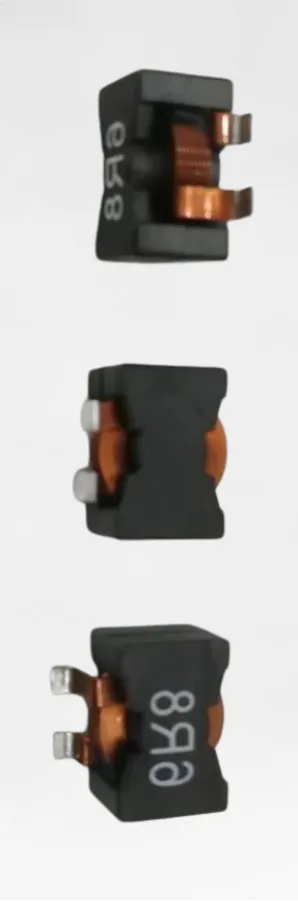

یک سلف می تواند در یک شماتیک درست به نظر برسد و همچنان عملکرد ضعیفی روی برد مدار داشته باشد. من اغلب این را در مبدل های DC-DC، درایورهای LED، کنترل های موتور و فیلترهای برق می بینم. این قطعه ممکن است گرمای بیش از حد تولید کند، موجی بیش از حد ایجاد کند یا باعث شود مبدل ولتاژ مورد نظر خود را از دست بدهد. مشکل معمولاً از عدم تطابق بین سلف و شرایط کاری ناشی می شود. مقدار اندوکتانس به تنهایی داستان کامل را بیان نمی کند. جریان، فرکانس سوئیچینگ، دما، چیدمان و رفتار هسته همگی بر عملکرد تأثیر می گذارند. ## 1. سلف وارد حالت اشباع می شود سلف انرژی را از طریق میدان مغناطیسی خود ذخیره می کند. با افزایش جریان، هسته می تواند به حد مغناطیسی خود نزدیک شود. سپس اندوکتانس سقوط می کند، گاهی اوقات بسیار سریعتر از حد انتظار. هنگامی که این اتفاق می افتد، ریپل فعلی افزایش می یابد. مبدل سوئیچینگ ممکن است جریان ورودی بالاتر، ولتاژ خروجی ناپایدار، نویز اضافی یا گرما را در اطراف سلف و دستگاه سوئیچینگ نشان دهد. یک بار یک مبدل باک طراحی شده برای تولید 5 ولت از ورودی 12 ولت را بررسی کردم. سلف انتخاب شده به عنوان 10 µH علامت گذاری شد که با شماتیک مطابقت داشت. مدار همچنان داغ بود. اندازه‌گیری دامنه نشان داد که جریان سلف در طول تغییرات بار به بالاتر از جریان اشباع نامی خود می‌رسد. اندوکتانس اسمی درست بود، اما رتبه‌بندی فعلی با کاربرد مطابقت نداشت. من این مقادیر را قبل از انتخاب جایگزین بررسی می‌کنم: - جریان متوسط سلف - اوج جریان سلف - جریان اشباع - رتبه‌بندی جریان RMS - اندوکتانس در جریان مورد انتظار - دما در حین کار برای یک مبدل باک، حداکثر جریان را می‌توان به صورت زیر تخمین زد: I_peak = I_out + ΔI_L / 2 ** در اینجا I_duL جریان است و جریان ورودی I_out است. جاری طرحی که فقط از جریان متوسط ​​استفاده می‌کند ممکن است حاشیه بسیار کمی برای راه‌اندازی، تغییرات بار یا تغییرات ولتاژ ورودی باقی بگذارد. یک آزمایش مفید اندازه گیری شکل موج جریان با یک پروب جریان یا یک مقاومت حسی مناسب با مقدار کم است. اگر شکل موج در بارهای بالاتر به شدت تغییر کند، ممکن است هسته به سمت اشباع حرکت کند. ## 2. از دست دادن مس یا از دست دادن هسته باعث ایجاد گرمای بیش از حد می شود. سیم پیچ دارای مقاومت DC است که اغلب به عنوان DCR ذکر می شود. جریانی که از آن مقاومت عبور می کند، تلفات مس را ایجاد می کند: P_cu = I_RMS² × DCR تلفات با مجذور جریان افزایش می یابد. افزایش جزئی جریان می تواند افزایش دما بسیار بیشتری ایجاد کند. از دست دادن هسته نیز مهم است. در فرکانس سوئیچینگ بالاتر، ماده مغناطیسی ممکن است انرژی بیشتری را در طول هر چرخه از دست بدهد. نتیجه به طراحی هسته، جریان موج دار، شکل موج و دما بستگی دارد. من اغلب دو سلف را با رتبه 10 میکروH مقایسه می کنم. یکی دارای DCR 180 mΩ و دیگری دارای DCR 45 mΩ است. در جریان RMS 2 A، تلفات سیم پیچ عبارتند از: - 180 mΩ قسمت: 0.72 W - 45 mΩ part: 0.18 W که این تفاوت می تواند دمای قطعه، خازن های مجاور و برد مدار را تحت تاثیر قرار دهد. دما رفتار الکتریکی را نیز تغییر می دهد. مقاومت مس با داغ شدن سیم پیچ افزایش می یابد. برخی از مواد مغناطیسی نیز در دماهای بالا عملکرد خود را از دست می دهند. مبدلی که برای یک آزمایش کوتاه روی نیمکت کار می کند، ممکن است پس از کارکردن زیر بار برای مدت طولانی تر، راندمان کمتری نشان دهد. وقتی این موضوع را بررسی می‌کنم، ثبت می‌کنم: - دمای سطح سلف - دمای محیط - جریان ورودی و خروجی - DCR از برگه داده و اندازه‌گیری - فرکانس سوئیچینگ - جریان هوا و منابع گرمای نزدیک رتبه‌بندی دمای صفحه داده به معنای خنک ماندن سلف نیست. محدوده عملیاتی مجاز را تحت شرایط آزمایشی اعلام شده توصیف می کند. دمای نهایی به مس تخته، محفظه، جریان هوا، مشخصات بار و فاصله از اجزای داغ بستگی دارد. ## 3. طرح مقاومت و نویز ناخواسته اضافه می کند یک سلف مناسب می تواند زمانی که طرح PCB یک حلقه جریان بالا ایجاد می کند، عملکرد ضعیفی داشته باشد. آثار طولانی مقاومت و اندوکتانس انگلی را اضافه می کند. این اثرات می تواند باعث افزایش ولتاژ، زنگ، EMI و تلفات اضافی شود. این مشکل اغلب در تنظیم کننده های سوئیچینگ ظاهر می شود. مسیر بین خازن ورودی، سوئیچ سمت بالا، کلید سمت پایین و سلف تغییرات سریع جریان را انجام می دهد. اگر این اتصالات طولانی یا باریک باشند، مدار ممکن است نویز بیشتری از آنچه از شماتیک انتظار می رود نشان دهد. ممکن است خود سلف نیز خیلی دور از پین های مبدل قرار گیرد. اتصال طولانی تر امپدانس مسیر را افزایش می دهد و می تواند بر رفتار حلقه کنترل تأثیر بگذارد. خازن خروجی باید نزدیک به سلف و مسیر برگشت مبدل قرار گیرد و طبق دستورالعمل های چیدمان سازنده کنترل کننده یا تنظیم کننده باشد. من از این بررسی در طول بررسی برد استفاده می کنم: 1. حلقه جریان بالا را روی PCB ردیابی کنید. 2. بررسی کنید که آیا خازن ورودی به پایه های سوئیچینگ نزدیک است یا خیر. 3. فاصله بین سلف و خازن خروجی را بررسی کنید. 4. به دنبال ردهای باریک، vias غیر ضروری و تغییرات شدید مسیر جریان باشید. 5. گره سوئیچ را با یک فنر زمینی کوتاه به جای سرب زمین اسیلوسکوپ بلند بررسی کنید. 6. شکل موج را در بار سبک و بار کامل مقایسه کنید. یک سرب زمین پروب طولانی می تواند زنگی ایجاد کند که در مدار وجود ندارد. من یک بار در طول تست بنچ یک شکل موج سوئیچ گره با سنبله های بزرگ دیدم. پس از تعویض سرب کاوشگر با اتصال فنر کوتاه، بخش زیادی از زنگ ناپدید شد. روش اندازه گیری بخشی از مشکل را اضافه کرده بود. چیدمان نیز بر عملکرد حرارتی تأثیر می گذارد. یک سلف قالب‌گیری شده یا سلف قدرت محافظ ممکن است برای پخش گرما به سطح مسی کافی در زیر و اطراف لنت‌های خود نیاز داشته باشد. طرح پد باید همچنان با الگوی زمین سازنده مطابقت داشته باشد. یک منطقه مسی بزرگ می تواند به خنک شدن کمک کند، در حالی که ردپای نامناسب ممکن است کیفیت لحیم کاری را کاهش دهد یا رفتار مکانیکی قطعه را تغییر دهد. ## یک مسیر عیب یابی عملی هنگامی که یک سلف آنطور که انتظار می رود عمل نمی کند، از تغییر همزمان چندین قسمت اجتناب می کنم. که تشخیص علت را سخت تر می کند. من ولتاژ ورودی، ولتاژ خروجی، جریان بار، فرکانس سوئیچینگ، دمای سلف و ریپل خروجی را ثبت می کنم. من جریان سلف را در صورت امکان اندازه می‌گیرم، سپس مقادیر پیک و RMS را با رتبه‌بندی دیتاشیت مقایسه می‌کنم. پس از آن، اندوکتانس واقعی را تحت جریان کار بررسی می کنم. یک LCR متر دستی ممکن است قطعه را در یک جریان آزمایشی کوچک اندازه گیری کند، بنابراین قرائت آن ممکن است با اندوکتانس در حین کار مبدل مطابقت نداشته باشد. یک تست بایاس جریان یا منحنی اندوکتانس سازنده مرجع مفیدتری به دست می دهد. قطعه جایگزین باید با اندوکتانس مورد نیاز مطابقت داشته باشد و در عین حال جریان اشباع مناسب، قابلیت جریان RMS، DCR، رفتار از دست دادن هسته، اندازه و محدوده دما را ارائه دهد. یک بسته بزرگتر به طور خودکار انتخاب بهتری نیست. درجه بندی های برق و شرایط هیئت مدیره باید توافق کنند. وقتی یک مشکل سلف را بررسی می کنم، فراتر از مقدار چاپ شده نگاه می کنم. اشباع بسیاری از جهش های فعلی را توضیح می دهد. سیم پیچ و تلفات هسته بسیاری از مشکلات دما را توضیح می دهند. Layout سهم بزرگی از زنگ و سر و صدا را توضیح می دهد. یک فرآیند انتخاب قابل اعتماد، مقادیر دیتاشیت را با شرایط اندازه گیری شده روی تخته تمام شده مرتبط می کند. اینجاست که سلف یا به هدف طراحی می رسد یا عدم تطابق را آشکار می کند.

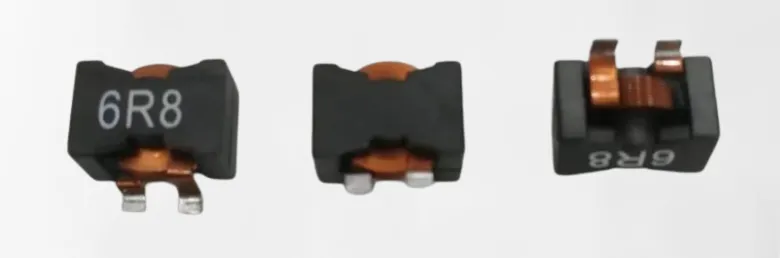

هنگامی که یک سلف نمی تواند جریان مورد انتظار، کنترل ریپل یا ذخیره انرژی را ارائه دهد، خود قطعه همیشه مشکل ساز نیست. من اغلب همین سه علت را می بینم: سلف با درجه بندی های الکتریکی اشتباه انتخاب می شود، مدار خارج از محدوده فرکانس مورد نظر خود عمل می کند، یا طرح PCB تلفاتی را اضافه می کند که در طول طراحی از دست رفته است. ممکن است یک قطعه در یک شماتیک درست به نظر برسد و همچنان روی تخته تمام شده ضعیف عمل کند. زمانی که مبدل برق، فیلتر یا درایور موتور به هدف خود نمی رسد، از بررسی های زیر استفاده می کنم. 1. سلف به حد اشباع می رسد سلف انرژی را از طریق میدان مغناطیسی خود ذخیره می کند. با افزایش جریان، هسته می تواند به نقطه اشباع خود نزدیک شود. سپس اندوکتانس، گاهی به شدت کاهش می یابد. این تغییر می تواند چندین علامت ایجاد کند: - جریان موج دار بیشتر - گرمای بیشتر - نویز ورودی یا خروجی بیشتر - راندمان کمتر مبدل - رفتار حلقه کنترل ناپایدار - مرحله توانی که در بارهای بالاتر از کار می افتد. اندوکتانس نامی به تنهایی به من نمی گوید که آیا یک قطعه مناسب است یا خیر. من همچنین بررسی می‌کنم: - جریان اشباع، اغلب به‌عنوان Isat فهرست می‌شود - جریان افزایش دما، اغلب به‌عنوان Irms فهرست می‌شود - مقاومت DC، فهرست‌شده به‌عنوان DCR - اندوکتانس در جریان کار - مواد هسته و فرکانس کاری یک اشتباه رایج طراحی زمانی ظاهر می‌شود که سلف انتخاب‌شده دارای مقدار اسمی 10 µH باشد، اما این مقدار در جریان آزمایش کم اندازه‌گیری می‌شود. اگر مبدل 4 A را بکشد و سلف به ناحیه اشباع نزدیک به آن بار برسد، ممکن است اندوکتانس موثر بسیار کمتر از حد انتظار باشد. من یک بار یک مبدل باک را بررسی کردم که در طول آزمایش بار سبک به خوبی کار می کرد اما در جریان بالاتر موج خروجی زیادی را نشان داد. شماتیک یک سلف 10 میکروH را نام برد. مشکل واقعی یک درجه اشباع بود که خیلی نزدیک به حداکثر جریان مبدل بود. تعویض آن با قطعه ای که حاشیه جریان بیشتری داشت باعث کاهش ریپل و کاهش دما شد. من قبل از انتخاب مولفه پیک جریان سلف را محاسبه می کنم: ** جریان اوج = جریان متوسط ​​+ نیمی از جریان موج دار ** رتبه اشباع انتخاب شده به فضای بالاتر از آن پیک نیاز دارد. من همچنین درجه بندی را در دمای مورد انتظار بررسی می کنم، زیرا عملکرد مغناطیسی می تواند با گرم شدن قطعه تغییر کند. 2. فرکانس سوئیچینگ با سلف مطابقت ندارد عملکرد سلف به فرکانس بستگی دارد. قطعه ای که در یک فیلتر فرکانس پایین به خوبی کار می کند ممکن است در مبدل سوئیچینگ فرکانس بالا ضعیف عمل کند. در فرکانس‌های بالاتر، چندین اثر انگلی قابل مشاهده‌تر می‌شوند: - مقاومت سیم‌پیچ به دلیل اثرات پوستی و مجاورت افزایش می‌یابد - افت هسته افزایش می‌یابد - فرکانس خود تشدید ممکن است نزدیک شود - اندوکتانس موثر می‌تواند تغییر کند - گرما ممکن است سریع‌تر از محاسبه DC ایجاد شود که هر سلف دارای فرکانس خود تشدید یا SRF است. در زیر این نقطه، قطعه معمولاً عمدتاً به عنوان یک سلف رفتار می کند. در نزدیکی یا بالای آن، ظرفیت انگلی واکنش را تغییر می دهد. مدار ممکن است زنگ اضافی، فیلتر ضعیف تر یا نویز غیرمنتظره را نشان دهد. من فقط با خواندن مقدار اندوکتانس قطعه ای را انتخاب نمی کنم. من امپدانس و داده های تلفات سازنده را با فرکانس سوئیچینگ واقعی مقایسه می کنم. یک قطعه 2.2 µH برای مبدل 500 کیلوهرتز ممکن است برای سوئیچینگ مدار در چندین مگاهرتز مناسب نباشد، حتی زمانی که مقدار اسمی درست به نظر می رسد. شکل موج مبدل نیز سرنخ های مفیدی می دهد. شکل موج موج دار مثلثی تمیز نشان دهنده عملکرد طبیعی سلف است. سنبله های تیز، زنگ یا شکل موجی که با بارگذاری به شدت تغییر می کند، می تواند به تلفات مرتبط با فرکانس، ظرفیت انگلی یا ساختار قطعه نامناسب اشاره کند. یک بررسی عملی به این صورت است: 1. فرکانس سوئیچینگ مبدل و محدوده احتمالی آن را تأیید کنید. 2. امپدانس، تلفات و داده های SRF سلف را بررسی کنید. 3. دمای سلف را در بار مورد انتظار اندازه گیری کنید. 4. گره سوئیچینگ و جریان سلف را با نصب پروب مناسب بررسی کنید. 5. ریپل اندازه گیری شده را با ریپل محاسبه شده مقایسه کنید. تنظیم پروب مهم است. یک لید زمین بلند اسیلوسکوپ می تواند زنگی ایجاد کند که در مدار وجود ندارد. من هنگام بررسی گره های سوئیچینگ سریع از فنر زمین کوتاه یا پروب دیفرانسیل استفاده می کنم. 3. طرح PCB مقاومت و نویز اضافی ایجاد می کند هنگامی که مسیر جریان روی برد خیلی طولانی، خیلی باریک یا نزدیک سیگنال های حساس قرار می گیرد، یک سلف مناسب همچنان می تواند عملکرد ضعیفی داشته باشد. حلقه با بالاترین جریان در مبدل سوئیچینگ معمولاً شامل کلید برق، خازن ورودی، سلف، خازن خروجی و مس اتصال آنها است. هر میلی متر اضافی مقاومت انگلی و اندوکتانس را اضافه می کند. Vias ها امپدانس را نیز اضافه می کنند، به خصوص زمانی که چندین آمپر از آنها عبور می کند. جایگذاری نامناسب ممکن است منجر به موارد زیر شود: - افزایش ولتاژ - EMI اضافی - گرمایش بیشتر مس و قطعات - موج خروجی بیشتر - قرائت بازخورد نادرست - کاهش راندمان من به فاصله بین دستگاه سوئیچینگ، خازن ورودی و مسیر برگشت توجه زیادی دارم. خازن ورودی باید نزدیک به حلقه جریان سوئیچینگ قرار گیرد. سلف باید با یک ردیابی کوتاه و وسیع یا ناحیه مسی به استیج برق متصل شود. رد بازخورد باید از گره سوئیچینگ پر سر و صدا دور بماند. یک مثال واقع بینانه، مبدل 12 ولت به 5 ولت است که هدف ریپلی خود را در برد ارزیابی برآورده می کند، اما در PCB سفارشی عملکرد بدتری دارد. مقدار سلف یکسان است و بار بدون تغییر است. برد سفارشی سلف را در فاصله چند سانتی متری مبدل قرار می دهد، با دو رد باریک و چندین ویز در مسیر فعلی. امپدانس مسیر اضافه شده تلفات و زنگ بیشتری ایجاد می کند. نزدیک‌تر کردن قطعات و گشاد کردن مس می‌تواند نتیجه را بدون تغییر مقدار سلف بهبود بخشد. طراحی حرارتی نیز بر عملکرد تأثیر می گذارد. یک سلف داغ مقاومت سیم پیچی بالاتری دارد که باعث اتلاف توان بیشتر می شود. این تلفات اضافی دما را افزایش می‌دهد و می‌تواند قطعه را به محدودیت‌های فعلی‌اش نزدیک‌تر کند. من طرح را با این سؤالات بررسی می کنم: - آیا حلقه جریان بالا به همان اندازه کوچک است؟ - آیا ردهای مسی به اندازه کافی برای جریان RMS مورد انتظار پهن هستند؟ - آیا مسیرهای برگشت مستقیم هستند؟ - آیا via های غیر ضروری از مسیر برق حذف می شوند؟ - آیا سلف از قطعات حساس به حرارت جدا شده است؟ - آیا ردیابی بازخورد از گره سوئیچینگ جلوگیری می کند؟ - آیا خازن های ورودی و خروجی نزدیک حلقه های جریان مربوطه قرار می گیرند؟ یک سلف بزرگتر همیشه راه حل مناسبی نیست. اگر مشکل واقعی چیدمان باشد، تغییر از 4.7 µH به 10 µH ممکن است ریپل را کاهش دهد در حالی که مشکل نویز و گرما در جای خود باقی بماند. وقتی مشکل سلف را عیب یابی می کنم، یک دستور ساده را دنبال می کنم. من ولتاژ ورودی، ولتاژ خروجی، جریان بار، ریپل، دمای سلف و شکل موج سوئیچینگ را اندازه می‌گیرم. من جریان پیک اندازه گیری شده را با درجه اشباع سلف مقایسه می کنم. من DCR و محدودیت های حرارتی را بررسی می کنم. من داده های فرکانس را بررسی می کنم و حلقه جریان PCB را بررسی می کنم. این روش به تفکیک مشکلات انتخاب کامپوننت از مشکلات چیدمان کمک می کند. همچنین از یک اشتباه رایج جلوگیری می کند: تعویض قطعات بدون شناسایی شرایطی که باعث خرابی شده است. یک سلف زمانی عملکرد قابل اعتمادی را ارائه می دهد که رتبه فعلی، محدوده فرکانس، رفتار حرارتی و قرارگیری PCB با شرایط واقعی عملیاتی مطابقت داشته باشد. مقدار چاپ شده روی مؤلفه تنها بخشی از این تصمیم است. قبل از اینکه تشخیص بدهم که سلف علت است، به مسیر کامل الکتریکی و فیزیکی نگاه می کنم.

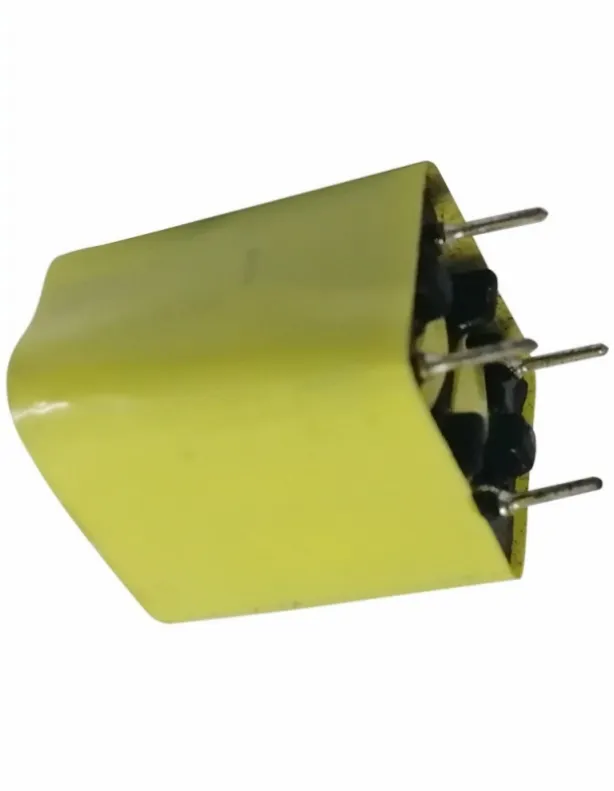

یک سلف با عملکرد ضعیف می تواند کل مدار قدرت را تحت تأثیر قرار دهد. علائم ممکن است نامربوط به نظر برسند: افزایش دما، ولتاژ خروجی ناپایدار، نویز قابل شنیدن، راندمان پایین تر، یا مبدلی که تحت بار تنظیم مجدد می شود. من اغلب می بینم که تیم ها ابتدا آی سی سوئیچینگ را تعویض می کنند، حتی اگر سلف عملکرد محدود کننده بخش باشد. سلف انرژی را در هر سیکل سوئیچینگ ذخیره و آزاد می کند. رفتار الکتریکی، حرارتی و مکانیکی آن باید با مدار مطابقت داشته باشد. بخشی که در صفحه داده مناسب به نظر می رسد ممکن است پس از در نظر گرفتن جریان عملیاتی، فرکانس سوئیچینگ، چیدمان PCB و دما همچنان ضعیف عمل کند. ## علائمی که نشان می دهد ممکن است مشکل سلف باشد، من با بررسی علائم در شرایط بارگذاری متعدد شروع می کنم. آزمایش کم بار ممکن است طبیعی به نظر برسد، در حالی که خروجی در جریان بالاتر ناپایدار می شود. این می تواند زمانی اتفاق بیفتد که سلف به اشباع مغناطیسی برسد. با شروع اشباع، اندوکتانس کاهش می یابد و جریان موجی افزایش می یابد. سوئیچ و دیود یا ماسفت سنکرون ممکن است فشار بیشتری را تحمل کنند. گرما یک سرنخ مفید دیگر است. یک سلف با مقاومت DC بالا تلفات مس بیشتری ایجاد می کند: P = I² × DCR افزایش اندک در DCR می تواند با افزایش جریان، گرمای بسیار بیشتری ایجاد کند. دمای سیم پیچ همچنین ممکن است دمای خازن ها و دستگاه های برق مجاور را افزایش دهد. سر و صدای قابل شنیدن می تواند از حرکت سیم پیچ، ارتعاش هسته، یا ساختار نصب شل ناشی شود. صدا ممکن است با بار تغییر کند زیرا نیروی مغناطیسی با جریان موج دار تغییر می کند. سایر علائم هشدار دهنده عبارتند از: - موج خروجی بالاتر از حد انتظار - کاهش راندمان در بار متوسط ​​یا زیاد - افزایش جریان در هنگام راه‌اندازی - رویدادهای حفاظتی مکرر - یک سلف داغ که توسط اجزای خنک‌تر احاطه شده است - القایی که پس از قرار گرفتن قطعه در معرض جریان بالا تغییر می‌کند - نتایج EMI که با رتبه‌بندی اصلی مطابقت ندارند. درجه بندی جریان باید با شکل موج واقعی در مدار مطابقت داشته باشد. معمولاً دو مقدار ذکر شده است: - جریان اشباع: جریانی که در آن اندوکتانس به میزان مشخصی کاهش می یابد - جریان افزایش دما: جریانی که باعث افزایش دمای مشخص می شود این درجه بندی ها محدودیت های مختلفی را توصیف می کنند. یک قطعه ممکن است از حد حرارتی عبور کند در حالی که قبلاً افت اندوکتانس زیادی را نشان می دهد. قسمت دیگری ممکن است در برابر اشباع مقاومت کند اما به دلیل از دست دادن سیم پیچ خیلی داغ شود. سلف باید در برابر جریان اوج بررسی شود، نه تنها جریان متوسط. برای یک مبدل باک پایه، جریان پیک را می توان به صورت زیر تخمین زد: I_peak = I_out + ΔI_L / 2 جریان موج دار به ولتاژ ورودی، ولتاژ خروجی، فرکانس سوئیچینگ، اندوکتانس و چرخه وظیفه بستگی دارد. طرحی که در دمای اتاق کار می کند ممکن است هنگام گرم شدن هسته سلف و سیم پیچ حاشیه کمتری نشان دهد. من ترجیح می دهم به جای اینکه نزدیک به حد منتشر شده کار کنم، حاشیه فعلی عملی را حفظ کنم. حاشیه مناسب به محصول، مسیر خنک کننده، مشخصات بار و دمای قابل قبول بستگی دارد. ## اندوکتانس را در فرکانس کاری مرور کنید مقدار اندوکتانس چاپ شده اغلب تحت شرایط آزمایشی اندازه گیری می شود که با کاربرد متفاوت است. اندوکتانس می تواند با موارد زیر تغییر کند: - بایاس DC - دما - فرکانس سوئیچینگ - مواد هسته - تنش مکانیکی - میدان های مغناطیسی نزدیک یک سلف قدرت مورد استفاده در مبدل سوئیچینگ باید تحت جریان بایاس ارزیابی شود. خوانش کنتور در جریان بسیار کم ممکن است نحوه عملکرد قطعه را نشان ندهد. اگر اندوکتانس بیش از حد تحت بار بیفتد، جریان موج دار افزایش می یابد. این می تواند افت هدایت، استرس سوئیچینگ، ریپل خروجی و EMI را افزایش دهد. وقتی قطعات را مقایسه می کنم، منحنی القایی را در محدوده جریان مورد انتظار بررسی می کنم. یک مقدار مسطح در جریان کم کافی نیست. ## به تلفات DCR و AC نگاه کنید DCR روی تلفات مس تأثیر می‌گذارد، اما تمام تلفات داخل سلف را توصیف نمی‌کند. در فرکانس های سوئیچینگ بالاتر، اثر پوستی و اثر مجاورت می تواند تلفات سیم پیچ AC را افزایش دهد. تلفات هسته نیز با فرکانس، جریان موج دار، چگالی شار و دما تغییر می کند. اگر مواد هسته آن برای شرایط سوئیچینگ مناسب نباشد، ممکن است قطعه ای با DCR کم همچنان داغ بماند. یک قطعه با بسته بندی بزرگتر ممکن است عملکرد حرارتی بهتری ارائه دهد، اما اندازه و طرح مورد نیاز آن باید متناسب با برد باشد. من مقایسه می‌کنم: - DCR در دمای مورد انتظار - داده‌های تلفات هسته در فرکانس کاری - جریان ریپل - ساختار سیم‌پیچ - اندازه بسته‌بندی - دمای سطح در طول آزمایش حالت پایدار آزمایش باید به اندازه‌ای طول بکشد که دما تثبیت شود. یک اندازه گیری کوتاه می تواند رفتار حرارتی را که پس از عملیات مداوم ظاهر می شود پنهان کند. ## بررسی کنید که آیا مقدار اندوکتانس مناسب است یا نه یک سلف بسیار کوچک می تواند جریان موج دار و تنش جریان بیشتری ایجاد کند. یک سلف بیش از حد بزرگ می تواند ریپل را کاهش دهد، اما ممکن است اندازه، هزینه، مقاومت DC و زمان پاسخ گذرا را افزایش دهد. بهترین مقدار به توپولوژی مبدل و روش کنترل بستگی دارد. من به جای انتخاب بزرگترین اندوکتانس موجود، به شکل موج کامل جریان نگاه می کنم. شکل موج باید با هدف موج دار مطابقت داشته باشد در حالی که فضای کافی قبل از اشباع باقی می ماند. برای مبدل باک، جریان موج دار حدود 20 تا 40 درصد جریان خروجی نامی اغلب به عنوان نقطه شروع طراحی استفاده می شود. محدوده مناسب به مدار و الزامات کنترل بستگی دارد، بنابراین تعداد باید از طریق شبیه‌سازی و تست رومیزی بررسی شود. ## چیدمان PCB را بررسی کنید یک جزء مناسب هنوز هم می تواند در یک طرح بندی ضعیف عملکرد ضعیفی داشته باشد. حلقه جریان بالا باید کوتاه نگه داشته شود. سلف باید نزدیک به گره سوئیچینگ و مسیر خروجی مورد نیاز راهنمای طرح مبدل قرار گیرد. مس پهن به کاهش مقاومت و پخش گرما کمک می کند. من این موارد را بررسی می‌کنم: - آثار طولانی بین کلید و سلف - مس باریک تحت جریان بالا - ورودی‌های غیرضروری در مسیر برق - ردیابی سیگنال حساس در نزدیکی گره سوئیچینگ - اتصال حرارتی ضعیف به PCB - مناطق مسی که باعث افزایش کوپلینگ انگلی ناخواسته می‌شوند. یک چیدمان ضعیف می‌تواند باعث ایجاد جهش‌های ولتاژ شود که شبیه یک سلف است. من از یک اسیلوسکوپ با فنر زمین کوتاه هنگام بررسی شکل موج سوئیچینگ استفاده می کنم. یک سرب زمین پروب طولانی می تواند زنگی را اضافه کند که در گره مدار وجود ندارد. ## قطعه را به جای تکیه بر برچسب ها اندازه گیری کنید یک طرح آزمایشی ساده می تواند علت اصلی را آشکار کند. 1. ولتاژ ورودی، ولتاژ خروجی، جریان بار، فرکانس سوئیچینگ و دمای محیط را ثبت کنید. 2. دمای سلف را پس از رسیدن مدار به وضعیت پایدار اندازه گیری کنید. 3. شکل موج جریان را با یک پروب جریان مناسب یا یک روش سنجش کم ارزش بررسی کنید. 4. اوج جریان را با داده های اشباع سلف مقایسه کنید. 5. امواج خروجی را با تکنیک کاوش صحیح اندازه گیری کنید. 6. آزمایش را در بار کم، معمولی و زیاد تکرار کنید. 7. آزمایش بار بالا را در دمای محصول مورد انتظار تکرار کنید. 8. نتایج را با سلف دیگری که دارای اندوکتانس مشابه است اما ساختار هسته یا سیم پیچ متفاوتی دارد، مقایسه کنید. این مقایسه می تواند مشکل سلف را از یک مشکل حلقه کنترل، مشکل خازن، مشکل درایو گیت یا مشکل طرح جدا کند. ## یک مورد طراحی معمولی یک مبدل DC-DC فشرده ممکن است آزمایش بار سبک را پشت سر بگذارد و ولتاژ خروجی قابل قبولی را روی نیمکت نشان دهد. هنگامی که بار بالا می رود، ریپل خروجی رشد می کند و سلف داغ می شود. اولین واکنش ممکن است افزایش ظرفیت خروجی باشد. این می تواند بخشی از موج را کاهش دهد، اما اشباع مغناطیسی یا تلفات سیم پیچ زیاد را اصلاح نمی کند. یک بررسی بهتر این است که جریان و دما سلف را در بار بالاتر اندازه گیری کنید. اگر شکل موج فعلی افزایش شدیدی را در نزدیکی پیک سوئیچینگ نشان دهد، ممکن است سلف در حال از دست دادن اندوکتانس باشد. جایگزینی با درجه اشباع بالاتر، تلفات کمتر در فرکانس کاری و یک مسیر حرارتی مناسب ممکن است بدون تغییر مدار کنترل مشکل را حل کند. جایگزین هنوز نیاز به آزمایش دارد. درجه جریان بالاتر به طور خودکار به معنای دمای پایین تر یا EMI بهتر نیست. ## نحوه انتخاب جایگزین من قطعات را با استفاده از شرایط عملیاتی یکسان مقایسه می کنم: - اندوکتانس اسمی تحت بایاس DC - جریان اشباع در دمای مربوطه - جریان افزایش دما - DCR و افت مس مورد انتظار - رفتار اتلاف هسته در فرکانس سوئیچینگ - ابعاد بسته - طرح پد و فاصله مدار چاپی - نیازهای محافظ - شرایط سمت تست تامین کننده را نیز بررسی می کنم. تحمل، تنوع زیاد، سازگاری نصب و در دسترس بودن اجزا می تواند بر نتیجه تأثیر بگذارد. یک قطعه نمونه اولیه که به خوبی کار می کند ممکن است قبل از استفاده در یک ساخت بزرگتر به بازبینی دوم نیاز داشته باشد. عملکرد ضعیف سلف به ندرت توسط یک عدد به تنهایی ایجاد می شود. پاسخ مفید از تطبیق اندوکتانس، رتبه‌بندی جریان، تلفات، دما، فرکانس و طرح‌بندی به مدار می‌آید. هنگامی که مبدل گرما، موج، نویز یا ناپایداری را نشان می دهد، سلف را به عنوان بخشی از مرحله توان کامل آزمایش می کنم. این رویکرد به شناسایی محدودیت واقعی کمک می کند و از انتخاب جایگزینی بر اساس رفتار اندازه گیری شده به جای برچسب روی جزء پشتیبانی می کند.

یک سلف می تواند در یک شماتیک درست به نظر برسد و همچنان در مدار کار مشکل ایجاد کند. من اغلب علائم مشابهی را می بینم: ریل برق با موج زیاد، مبدلی که داغ کار می کند، یا مداری که در هنگام تست نور کار می کند اما با افزایش بار از کار می افتد. این مشکلات اغلب از سه ناحیه ناشی می شوند: - سلف به حد اشباع می رسد. - قسمت بالاتر از دمای ایمن خود کار می کند. - طرح PCB مقاومت ناخواسته، نویز یا اتصال مغناطیسی را اضافه می کند. بررسی دقیق این نواحی می تواند به شما کمک کند بدون تعویض تصادفی قطعات، علت را پیدا کنید. ### 1. سلف در حال رسیدن به حد اشباع است یک سلف انرژی را از طریق میدان مغناطیسی خود ذخیره می کند. هسته فقط می تواند مقدار معینی از شار مغناطیسی را تحمل کند. هنگامی که جریان از آن نقطه بالاتر می رود، اندوکتانس کاهش می یابد. این حالت اشباع نامیده می شود. مدار ممکن است همچنان کار کند، اما سلف دیگر جریان را همانطور که انتظار می رود محدود نمی کند. ریپل ممکن است افزایش یابد، اجزای سوئیچینگ ممکن است استرس بیشتری ببینند و سلف ممکن است به سرعت گرم شود. من یک بار یک مبدل باک را بررسی کردم که از یک سلف 10 µH برای باری که انتظار می رود به 4 A می رسد استفاده می کرد. اندوکتانس اسمی روی کاغذ مناسب به نظر می رسید. مشکل با افزایش بار ظاهر شد: قسمت انتخاب شده دارای جریان اشباع نزدیک به جریان عملیاتی معمولی بود. اندوکتانس تحت بار قرار گرفت و ریپل خروجی بسیار بالاتر از هدف طراحی شد. #### چه باید بررسی شود به این مقادیر در برگه اطلاعات سازنده نگاه کنید: - مقدار اندوکتانس - جریان اشباع - جریان نامی - مقاومت DC - شرایط تست برای هر درجه بندی جریان اشباع را به عنوان نقطه کاری توصیه شده در نظر نگیرید. بین حداکثر جریان مورد انتظار و درجه اشباع فاصله بگذارید. حاشیه مناسب به طراحی مبدل، فرکانس سوئیچینگ، دما و مشخصات بار بستگی دارد. حداکثر جریان سلف را محاسبه کنید، نه تنها جریان متوسط ​​را. در مبدل سوئیچینگ، جریان اوج شامل موج جریان است: «Ipeak = Iaverage + (Iripple / 2)» ممکن است یک قطعه از میانگین امتیاز جریان خود مناسب به نظر برسد در حالی که هنوز در طول هر چرخه سوئیچینگ به اشباع می رسد. #### چگونه آن را تعمیر کنیم یک سلف با جریان اشباع بالاتر یا هسته بزرگتر انتخاب کنید. بررسی کنید که آیا اندوکتانس انتخاب شده با محدوده کنترل مبدل مطابقت دارد یا خیر. یک اندوکتانس بزرگتر می تواند ریپل را کاهش دهد، اما ممکن است اندازه، هزینه و زمان پاسخ را افزایش دهد. جریان را با یک پروب جریان مناسب یا یک مقاومت حسگر کم ارزش اندازه گیری کنید. محاسبات مفید هستند، اما اندازه‌گیری می‌تواند نوک‌های ناشی از طرح‌بندی یا رفتار سوئیچینگ را نشان دهد. ### 2. سلف خیلی داغ است گرما اغلب از دو منبع می آید: - تلفات مس در سیم پیچ - تلفات هسته ناشی از تغییر میدان مغناطیسی تلفات مس به مقاومت سیم پیچ و جریان مرتبط است: "Pcu = I² × DCR" این رابطه اهمیت دارد زیرا افزایش اندک در جریان می تواند افزایش بیشتری در تلفات مس ایجاد کند. سیم پیچی با جریان 2 آمپر ممکن است بسیار سردتر از سیم پیچ مشابه با جریان 3 آمپر باشد، حتی اگر جریان تنها 50 درصد افزایش یابد. تلفات هسته به مواد هسته، فرکانس سوئیچینگ، جریان موج دار و دما بستگی دارد. قطعه‌ای که در فرکانس پایین‌تر به خوبی کار می‌کند، ممکن است هنگام استفاده در مبدل سریع‌تر داغ‌تر شود. دما می تواند بر عملکرد سلف نیز تأثیر بگذارد. مقاومت مس با داغ شدن سیم پیچ افزایش می یابد که تلفات بیشتری ایجاد می کند. برخی از مواد مغناطیسی نیز تغییراتی را در رفتار الکتریکی خود در طول دما نشان می دهند. #### چه چیزی باید بررسی شود دمای کیس را بعد از اینکه مدار به شرایط کاری پایدار رسید اندازه گیری کنید. بالاترین بار مورد انتظار را تست کنید، نه تنها شرایط بار سبک که در هنگام راه اندازی استفاده می شود. افزایش دمای ذکر شده در دیتاشیت را بررسی کنید. به خاطر داشته باشید که مقدار منتشر شده ممکن است از یک الگوی PCB خاص و شرایط جریان هوا باشد. برد شما ممکن است مس کمتری در اطراف قطعه یا ناحیه گرمتر در نزدیکی کلید برق داشته باشد. اتصالات لحیم کاری و اتصالات مسی را بررسی کنید. یک ردی باریک، مفصل ضعیف یا کوچک می تواند در نزدیکی سلف مقاومت ایجاد کند. این مقاومت گرمای اضافی ایجاد می کند و ممکن است نتایج آزمایش نادرست ایجاد کند. #### چگونه آن را تعمیر کنیم وقتی مشکل اصلی از دست دادن مس است، قطعه ای با DCR کمتر انتخاب کنید. اگر مساحت تخته موجود اجازه می دهد از یک بسته بزرگتر استفاده کنید. ناحیه مسی اطراف مسیر فعلی را بهبود بخشید، در حالی که حلقه جریان بالا را کوتاه نگه دارید. فضای سلف را از منابع گرمایی مانند ماسفت ها، دیودها و مقاومت های برق در اختیار قرار دهید. جریان هوا می تواند کمک کند، اما طراحی نباید به خنک کننده اجباری بستگی داشته باشد مگر اینکه محصول برای آن ساخته شده باشد. من ترجیح می دهم دمای سلف را در چندین نقطه بار ثبت کنم. یک جدول ساده که جریان بار، دمای محیط، دمای کیس و موج خروجی را نشان می دهد، اغلب نشان می دهد که گرمایش از کجا شروع می شود. ### 3. چیدمان PCB نویز و تلفات می‌افزاید یک سلف مناسب می‌تواند عملکرد ضعیفی داشته باشد زمانی که چیدمان برای تغییر جریان طراحی نشده باشد. ردپای طولانی مقاومت و اندوکتانس سرگردان را اضافه می کند. حلقه های جریان بزرگ می توانند نویز بیشتری ایجاد کنند. گره سوئیچینگ ممکن است به ردیابی سیگنال نزدیک متصل شود و باعث بازخورد ناپایدار یا تداخل ناخواسته شود. قرار دادن سلف در یک مبدل باک اهمیت دارد. باید نزدیک گره سوئیچینگ و خازن خروجی قرار گیرد و مسیر جریان نشان داده شده در طرح مرجع را دنبال کند. حلقه جریان بالا باید فشرده نگه داشته شود. مسیر برگشت به همان اندازه که مسیر رو به جلو اهمیت دارد. اگر اتصال زمین باریک یا مشترک با اجزای فیدبک حساس باشد، نویز ولتاژ می تواند به کنترل کننده برسد. سپس کنترل کننده ممکن است به سیگنالی پاسخ دهد که ولتاژ خروجی واقعی را نشان نمی دهد. #### چه چیزی باید بررسی شود طرح‌بندی را بررسی کنید: - ردپای طولانی بین سوئیچ، سلف و خازن خروجی - ردیابی باریک جریان بالا - ردهای بازخوردی که در نزدیکی گره سوئیچینگ قرار گرفته است - مسیرهای زمین مشترک بین بخش‌های برق و کنترل - راه‌های غیرضروری در مسیرهای جریان بالا - یک سلفی که نزدیک به فنر قرار داده می‌شود در هنگام چک کردن مدارهای صوتی با سنسورهای مغناطیسی استفاده کنید. موج دار شدن یک کابل زمینی طولانی پروب می تواند نویز سوئیچینگ را دریافت کند و شکل موج را بدتر از آنچه هست نشان دهد. ولتاژ اندازه گیری شده مستقیم در بار را با ولتاژ اندازه گیری شده در نزدیکی مبدل مقایسه کنید. تفاوت بین این نقاط ممکن است نشان دهنده مقاومت ردیابی، زمین ضعیف، یا مشکلات گذرا در بار باشد تا خطای سلف. #### چگونه آن را برطرف کنیم، طرح پیشنهادی سازنده تنظیم کننده را به عنوان نقطه شروع دنبال کنید. حلقه پاور را کوتاه نگه دارید. خازن خروجی را نزدیک مسیر جریان سلف قرار دهید. بازخورد را از گره سوئیچینگ دور کنید و آن را به یک مرجع زمین آرام وصل کنید. اگر اتصال مغناطیسی نگران کننده است، جهت مولفه را تغییر دهید، فاصله را افزایش دهید یا از یک سلف محافظ استفاده کنید. محافظ می تواند میدان های مغناطیسی سرگردان را کاهش دهد، اما جایگزین مسیریابی خوب نمی شود. ### یک بررسی عملی قبل از تعویض قطعه هنگامی که من مشکل سلف را عیب یابی می کنم، از این ترتیب استفاده می کنم: 1. جریان بار واقعی و حداکثر جریان را تأیید کنید. 2. مقادیر اندازه گیری شده را با درجه اشباع و درجه حرارت سلف مقایسه کنید. 3. ریپل خروجی را در بار اندازه گیری کنید. 4. دمای سلف را پس از عملکرد ثابت بررسی کنید. 5. حلقه جریان بالا و بازگشت زمین را بررسی کنید. 6. مدار را با یک سلف مناسب شناخته شده تست کنید. 7. نتیجه را در بار سبک، بار معمولی و حداکثر بار مورد انتظار مقایسه کنید. یک قطعه جایگزین باید با الزامات الکتریکی، محدودیت‌های بسته، محدوده دما و فضای مکانیکی مطابقت داشته باشد. مقدار اندوکتانس بالاتر به تنهایی عملکرد بهتر را تضمین نمی کند. سلف بخشی از یک مسیر کامل قدرت است. هنگامی که اشباع، گرما یا نویز چیدمان ظاهر می شود، بهترین نتیجه معمولاً از بررسی کل مسیر به جای تمرکز بر روی برچسب مؤلفه حاصل می شود. اندازه‌گیری‌های دقیق جریان، بررسی طرح‌بندی واضح و مقادیر برگه داده که در شرایط مناسب اندازه‌گیری می‌شوند، می‌توانند یک مشکل گیج‌کننده قدرت را به یک تصحیح طراحی قابل مدیریت تبدیل کنند. برای هرگونه سوال در مورد محتوای این مقاله، لطفا با امی وو تماس بگیرید: amy.wu@ihuagroup.com/WhatsApp +8613612662976.

منابع آبراهام پرسمن، 2009، طراحی منبع تغذیه سوئیچینگ رابرت دبلیو اریکسون و دراگان ماکسیموویچ، 2001، مبانی الکترونیک قدرت RW اریکسون، 1997، پیشرفت‌ها در تبدیل توان سوئیچ‌شده ابزارهای تگزاس، 2023، درک جریان قدرت و ساماندهی انرژی Elektronik، 2022، فناوری سلف قدرت و دستورالعمل های کاربردی Henry W Ott، 2009، مهندسی سازگاری الکترومغناطیسی
