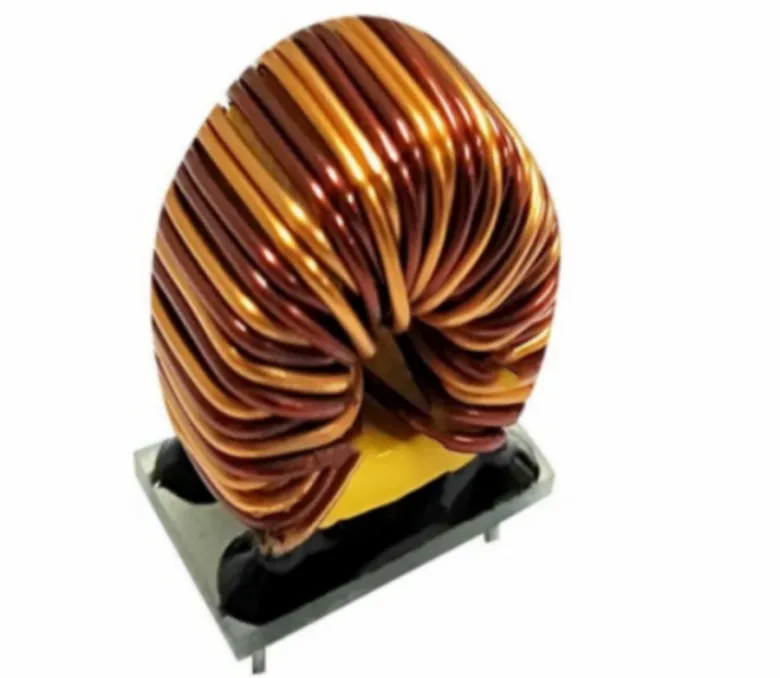

سلف ها: ارزان در مقابل قابل اعتماد؟ حقیقت تکان دهنده

وقتی من سلف را انتخاب می کنم، مقایسه قیمت آسان است. دیدن عملکرد سخت تر است. ممکن است دو بخش در صفحه تامین کننده مشابه به نظر برسند. آنها ممکن است مقدار اندوکتانس و اندازه بسته یکسان داشته باشند، اما در یک مدار قدرت رفتار متفاوتی داشته باشند. یکی ممکن است نزدیک به جریان نامی آن اجرا شود. دیگری ممکن است گرم شود، اندوکتانس خود را از دست بدهد، یا موج اضافی ایجاد کند. من یاد گرفته ام که قیمت خرید را تنها بخشی از تصمیم گیری بدانم. سوال بهتر این است: این سلف پس از آزمایش، کنترل حرارت، خرابی ها و تغییرات تولید شامل چه قیمتی برای طراحی من خواهد بود؟ ## چرا قیمت پایین تر می تواند هزینه های اضافی را پنهان کند یک سلف کم هزینه ممکن است برای یک مدار ساده با جریان نور و محدوده عملیاتی وسیع مناسب باشد. مشکلات زمانی ظاهر می شوند که قطعه نزدیک به محدودیت های خود کار کند. یک رگولاتور سوئیچینگ یک مثال مفید است. طراحی ممکن است به یک سلف 10 µH نیاز داشته باشد، اما مدار فقط از مقدار اندوکتانس استفاده نمی کند. همچنین به موارد زیر بستگی دارد: - جریان اشباع - جریان نامی - مقاومت DC - افزایش دما - از دست دادن هسته - محافظ - فرکانس کاری - اندازه مکانیکی - تحمل اگر سلف به اشباع برسد، اندوکتانس آن می تواند با افزایش جریان کاهش یابد. سپس مبدل ممکن است جریان موج دار بیشتری را نشان دهد. گرما می تواند افزایش یابد، راندمان کاهش می یابد و قطعات مجاور ممکن است صدای الکتریکی بیشتری دریافت کنند. ممکن است این قطعه همچنان در دمای اتاق یک تست پایه را پشت سر بگذارد. ممکن است پس از چندین ساعت کارکرد، در داخل یک محفظه بسته عمل کند. این شکاف بین میز تست و محصول نهایی جایی است که بسیاری از انتخاب های کم هزینه دشوار می شوند. ## تفاوت کلیدی بین قیمت و ارزش قیمت به من می‌گوید که برای کامپوننت چه چیزی می‌پردازم. Value به من می گوید که این مؤلفه چقدر از کل طراحی پشتیبانی می کند. لازم نیست یک سلف قابل اعتماد گران ترین گزینه باشد. باید با شرایط الکتریکی و مکانیکی برنامه مطابقت داشته باشد. من معمولا این مناطق را قبل از مقایسه قیمت های تامین کننده بررسی می کنم. ### 1. اندوکتانس تحت جریان کاری اندوکتانس بیان شده اغلب در یک شرایط آزمایشی خاص اندازه گیری می شود. این شرایط ممکن است با جریان مدار من مطابقت نداشته باشد. برای یک سلف قدرت، می‌پرسم: - اندوکتانس در بایاس DC واقعی چیست؟ - در چه جریانی اندوکتانس شروع به سقوط می کند؟ - آیا جریان اشباع بر اساس افت اندوکتانس تعریف شده است؟ - آیا سازنده منحنی جریان در مقابل القایی ارائه می دهد؟ قطعه ای با علامت "10 µH" ممکن است در جریان کارکرد عادی خود مانند 10 µH عمل نکند. منحنی نمای مفیدتری نسبت به برچسب به تنهایی می دهد. ### 2. مقاومت DC و مقاومت DC حرارتی بر افت توان تاثیر می گذارد. یک تخمین ساده این است: تلفات برق = جریان2× مقاومت DC در 1 آمپر، مقاومت 0.1 اهم حدود 0.1 وات تلفات مس ایجاد می کند. در 2 آمپر، همان مقاومت حدود 0.4 وات تولید می کند. که باعث افزایش موارد در محصولات فشرده می شود. من یک بار طراحی مبدل DC-DC کوچکی را بررسی کردم که در آن سلف هدف اصلی الکتریکی را برآورده کرد، اما مقاومت آن بالاتر از گزینه ترجیحی بود. مبدل همچنان کار می کرد، اما در طول کار طولانی مدت، محفظه گرمتر از حد انتظار شد. بخش ارزان‌تر قیمت خرید را کاهش داد، در حالی که طراحی به آزمایش حرارتی بیشتر و بررسی طرح‌بندی نیاز داشت. یک سلف با مقاومت کمتر ممکن است برای هر واحد هزینه بیشتری داشته باشد اما گرما را در محصول نهایی کاهش دهد. ### 3. شرایط دما درجه بندی سلف اغلب به دما بستگی دارد. ممکن است برای افزایش دمای تعریف شده، مانند 20 درجه سانتیگراد یا 40 درجه سانتیگراد، رتبه بندی فعلی داده شود. رتبه بندی دیگر ممکن است بر اساس حداکثر دمای مجاز جزء باشد. این مقادیر نباید قابل تعویض باشند. من روش تست، دمای محیط و شرایط نصب را بررسی می کنم. یک قطعه تست شده در هوای آزاد ممکن است نتیجه یکسانی را در یک برد مدار متراکم ایجاد نکند. برای تجهیزات فضای باز، الکترونیک خودرو، درایورهای LED و محصولات مهر و موم شده، دما سزاوار توجه بیشتر است. سلف باید در محدوده دمای مورد انتظار کار کند، نه فقط در یک محیط آزمایشگاهی راحت. ### 4. از دست دادن هسته و فرکانس سوئیچینگ در فرکانس های سوئیچینگ بالاتر، تلفات هسته می تواند به منبع اصلی گرما تبدیل شود. دو سلف با اندوکتانس، اندازه و جریان نامی یکسان ممکن است رفتار دمایی متفاوتی از خود نشان دهند زیرا مواد هسته و ساختار آنها یکسان نیست. من به دنبال داده های آزمایشی در فرکانس سوئیچینگ واقعی یا نزدیک به آن هستم. اگر داده‌های موجود فقط فرکانس متفاوتی را پوشش می‌دهند، به جای فرض کردن نتیجه، فضایی را برای آزمایش‌های اضافی باقی می‌گذارم. این حوزه ای است که قیمت بسیار پایین می تواند گمراه کننده باشد. یک قطعه ممکن است مقدار اسمی را برآورده کند در حالی که گرمایی را اضافه می کند که در یک بررسی مقاومت ساده قابل مشاهده نبود. ### 5. نویز و محافظ یک سلف محافظ می تواند به کاهش نشت میدان مغناطیسی کمک کند. این می تواند در محصولاتی که شامل رادیو، حسگرها، مدارهای صوتی، نمایشگرها یا رابط های دیجیتال پرسرعت هستند، اهمیت داشته باشد. برای یک برد پاور پایه، یک قسمت بدون محافظ ممکن است قابل قبول باشد. برای یک دستگاه بی سیم جمع و جور، ممکن است کار طرح بندی یا مشکلات سازگاری الکترومغناطیسی بیشتری ایجاد کند. انتخاب صحیح به تخته و محوطه بستگی دارد. پرداخت هزینه محافظ زمانی که اثر مفیدی ندارد باعث هدر رفتن پول می شود. نادیده گرفتن آن زمانی که نویز یک خطر شناخته شده است، می تواند بعداً منجر به آزمایش گران تر شود. ## یک راه عملی برای مقایسه دو سلف وقتی یک قطعه ارزان قیمت را با یک قطعه با قیمت بالاتر مقایسه می کنم، از یک چک لیست برای هر دو استفاده می کنم. ### مرحله 1: شرایط کاری را تعریف کنید ضبط: - حداقل و حداکثر ولتاژ ورودی - ولتاژ خروجی - جریان متوسط ​​- حداکثر جریان - فرکانس سوئیچینگ - دمای محیط - جریان هوای مورد انتظار - مساحت برد در دسترس - طول عمر مورد نیاز بدون این مقادیر، مقایسه بر اساس برچسب کاتالوگ است تا مدار واقعی. ### مرحله 2: اطلاعات کامل الکتریکی را با هم مقایسه کنید. این لیست شامل تحمل اندوکتانس، مقاومت DC، جریان اشباع، جریان افزایش دما، فرکانس خود تشدید، و داده های عایق است. اگر یک تامین کننده یک نمودار و دیگری فقط یک عدد ارائه کند، من اطلاعات موجود را به عنوان بخشی از تصمیم خرید در نظر می گیرم. داده های محدود به طور خودکار به معنای کیفیت پایین نیست، اما عدم اطمینان را افزایش می دهد. ### مرحله 3: سازگاری تولید را بررسی کنید بخشی که در یک نمونه به خوبی کار می‌کند باید در لات‌های تولید ثابت بماند. من در مورد: - قابلیت ردیابی لات - سوابق بازرسی - اطلاعیه تغییر - بسته بندی و کنترل رطوبت - نمونه های موجود از بیش از یک لات - اسناد کیفیت درخواست شده توسط پروژه این سوالات هم برای تولید کنندگان معتبر و هم برای تامین کنندگان کمتر آشنا مفید است. ### مرحله 4: تست قطعه در مدار واقعی تست نیمکت باید شامل شرایطی باشد که مهم هستند: - حداکثر بار - حداقل و حداکثر ولتاژ ورودی - شرایط محیطی گرم - دوره‌های کاری طولانی - راه‌اندازی و خاموش شدن - تغییرات بار - بررسی‌های نویز انجام شده و تابشی در صورت نیاز من دما، رفتار سلف، امواج خروجی، موج و شکل موج را اندازه‌گیری می‌کنم. یک دوربین حرارتی یا یک سنسور دما کوچک می‌تواند مشکلی را که اندازه‌گیری ولتاژ از دست می‌دهد را آشکار کند. ### مرحله 5: محاسبه هزینه کل قیمت جزء تنها یک خط در برگه هزینه است. من همچنین موارد زیر را در نظر می‌گیرم: - کاهش حرارت اضافی - مناطق مسی بزرگ‌تر - زمان تست بیشتر - تخته‌های رد شده - قطعات تعویضی - بازگشت میدانی - زمان مهندسی - طراحی مجدد احتمالی این بدان معنا نیست که یک سلف با قیمت بالاتر همیشه انتخاب بهتری است. این بدان معناست که تصمیم باید کل محصول را منعکس کند. ## وقتی یک سلف ارزان‌تر می‌تواند معقول باشد یک گزینه کم‌هزینه زمانی که برنامه دارای جریان متوسط، استرس حرارتی کم، حساسیت نویز محدود و داده‌های تامین‌کننده واضح باشد، ممکن است به خوبی کار کند. به عنوان مثال، یک برد سنسور ساده کم مصرف ممکن است از یک سلف بسیار کمتر از حد فعلی خود استفاده کند. مدار ممکن است در داخل ساختمان کار کند، با افزایش حرارت کم و بدون نیاز به سر و صدا. در این صورت، انتخاب یک قطعه اقتصادی مناسب می تواند معقول باشد. من ترجیح می دهم بیشتر به حاشیه عملیاتی توجه کنم تا قیمت برچسب. یک قطعه کم هزینه با حاشیه راحت ممکن است انتخاب بهتری نسبت به قطعه گران قیمتی باشد که در حد خود استفاده می شود. ## علائمی که مستحق بررسی دقیق‌تر هستند وقتی می‌بینم سرعتم را کاهش می‌دهم: - رتبه‌بندی فعلی بدون شرایط آزمایش - بدون منحنی اشباع - تفاوت‌های زیاد بین نمونه‌ها - برگه داده با تاریخچه بازبینی نامشخص - مقادیر مقاومتی که با اندازه اعلام شده مطابقت ندارند - اطلاعاتی در مورد افزایش دما وجود ندارد - شماره قطعه که بین نقل‌قول‌ها تغییر می‌کند - نمونه‌هایی که در دمای اتاق به سرعت عبور نمی‌کنند اما مشکل علامت گرما به سرعت عبور نمی‌کنند. آنها نشان می‌دهند که سؤالات یا تست‌های بیشتر در کجا ممکن است مفید باشند. ## رویکرد من به انتخاب نهایی من یک سلف را تنها با قیمت انتخاب نمی کنم. من با محدودیت مدار شروع می کنم، داده های الکتریکی را مقایسه می کنم، شرایط واقعی را آزمایش می کنم و هزینه تغییرات احتمالی طراحی را تخمین می زنم. یک سلف قابل اعتماد القاگر است که متناسب با جریان، دما، فرکانس، نویز و نیازهای تولید محصول باشد. یک سلف ارزان زمانی می تواند انتخاب خوبی باشد که محدودیت های آن درک شده باشد و طراحی حاشیه کافی به جا بگذارد. اگر داده های آن با برنامه مطابقت نداشته باشد، یک گزینه با قیمت بالاتر نیز می تواند ارزش پایینی داشته باشد. بهترین خرید همیشه قطعه ای با کمترین هزینه واحد نیست. این بخشی است که به طراحی مسیر روشنی از آزمایش نمونه اولیه تا تولید پایدار می دهد.

وقتی سلف ها را مقایسه می کنم، پایین ترین قیمت واحد می تواند جذاب به نظر برسد. چند سنت صرفه جویی در یک قسمت ممکن است بی ضرر به نظر برسد، به خصوص زمانی که یک طرح از هزاران واحد استفاده می کند. من دیده‌ام که این تصمیم هزینه‌هایی را در جاهای دیگر ایجاد می‌کند: ریل‌های برق ناپایدار، گرمای اضافی، شکست‌های تست EMI، کار مجدد برد، ارسال‌های با تاخیر و بررسی‌های مکرر تامین‌کننده. ممکن است خود سلف ارزان باشد، اما مشکلات پیرامون آن ممکن است پرهزینه باشد. قیمت خرید تنها بخشی از محاسبه است. ### آنچه که یک سلف ارزان قیمت ممکن است کنار بگذارد دو سلف می توانند مقدار اندوکتانس و اندازه بسته یکسانی داشته باشند در حالی که عملکرد بسیار متفاوتی در یک مدار دارند. شکاف اغلب در مشخصاتی ظاهر می شود که در طول نقل قول اولیه کمتر مورد توجه قرار می گیرند. من این نکات را قبل از مقایسه قیمت ها بررسی می کنم: - مقاومت DC - جریان نامی - جریان اشباع - افزایش دما - مواد هسته - ساختار محافظ - تحمل اندوکتانس - محدوده دمای عملیاتی - استحکام مکانیکی - داده های تست تولید یک قطعه ارزان قیمت ممکن است مقدار اولیه اندوکتانس را در دمای اتاق برآورده کند اما تلفات بیشتری را تحت بار نشان دهد. اندوکتانس آن نیز می تواند با افزایش جریان کاهش یابد. این تغییر بر رفتار منبع تغذیه سوئیچینگ، درایور LED، مدار موتور یا سیستم باتری تأثیر می گذارد. دیتاشیت بیشتر از نام محصول اهمیت دارد. "10 µH" به من نمی گوید که قطعه در 1 A، 2 A، یا 3 A چگونه رفتار می کند. ### گرما می تواند به یک مشکل طراحی تبدیل شود. قطعه ای با مقاومت DC بالاتر می تواند انرژی بیشتری را در حین کارکرد عادی هدر دهد. به عنوان مثال، فرض کنید یک تخته برق 2 A را از طریق یک سلف حمل می کند: - قسمت A دارای مقاومت DC 45 میلی اهم است - قسمت B دارای مقاومت DC 95 میلی اهم است با استفاده از فرمول اصلی تلفات مس، P = I²R، تلفات سیم پیچ تخمین زده شده است: - قسمت A: 2² × 0.045 W = 0.045 W = 0.1 × 0.1 0.38 W تفاوت 0.20 W در یک جزء است. این ممکن است دمای محلی را افزایش دهد، راندمان مبدل را کاهش دهد، و بر خازن‌ها یا دستگاه‌های کنترل اطراف تأثیر بگذارد. اعداد با مدار واقعی، جریان هوا، چیدمان برد و فرکانس سوئیچینگ تغییر خواهند کرد. نکته ساده است: قیمت خرید پایین تر می تواند بار حرارتی بالاتری ایجاد کند. من ترجیح می دهم کل تلفات توان را با جریان عملیاتی مورد انتظار مقایسه کنم، نه فقط قیمت واحد ذکر شده را. ### اشباع می تواند بر پایداری جریان تأثیر بگذارد یک سلف انرژی را در هسته مغناطیسی خود ذخیره می کند. هنگامی که جریان به ناحیه اشباع نزدیک می شود، ممکن است اندوکتانس سقوط کند. سپس مدار می تواند جریان موجی بالاتر و استرس بیشتری را روی کلید و خازن نشان دهد. یک اشتباه رایج این است که یک قطعه را بر اساس رتبه بندی جریان اسمی آن بدون بررسی نحوه اندازه گیری آن رتبه بندی انتخاب می کنیم. برخی از تامین کنندگان یک مقدار فعلی را بر اساس افزایش دما فهرست می کنند. برخی دیگر جریان را در یک افت اندوکتانس تعریف شده فهرست می کنند. این مقادیر قابل تعویض نیستند. من هر دو را می‌پرسم: 1. جریانی که باعث افزایش دمای اعلام‌شده می‌شود. 2. جریانی که باعث کاهش اندوکتانس اعلام‌شده می‌شود اگر مبدلی برای جریان اوج 3 A طراحی شده باشد، یک سلف با درجه 3 A ممکن است حاشیه عملیاتی کمی ارائه دهد. اوج واقعی ممکن است در هنگام راه‌اندازی، تغییرات ورودی، اضافه بار یا عملکرد در دمای پایین افزایش یابد. انتخاب بهتر به مدار بستگی دارد، اما انتخاب باید بر اساس پیک های اندازه گیری شده جریان باشد تا بار متوسط. ### مشکلات EMI ممکن است بعد از کامل شدن طراحی ظاهر شوند. یک سلف محافظ می تواند به کاهش نشت مغناطیسی کمک کند، اما کیفیت محافظ بین قطعات با ظاهر مشابه متفاوت است. ساخت هسته، موقعیت سیم پیچ، طراحی شکاف و ثبات ساخت همگی بر نویز تأثیر می گذارند. من یک بار یک طرح برق سوئیچینگ کوچک را بررسی کردم که تست پایه را پشت سر گذاشت. برد کار می کرد و ولتاژ خروجی ثابت به نظر می رسید. در طول آزمایش انتشار گازهای گلخانه ای انجام شده، سطح سر و صدا بالاتر از حد پروژه بود. تیم سلف را به قسمتی با نشت مغناطیسی کمتر تغییر داد و طرح اطراف حلقه سوئیچینگ را تنظیم کرد. نتیجه آزمایش بدون تغییر کنترل کننده اصلی بهبود یافت. این نوع کار به زمان مهندسی نیاز دارد. ممکن است به موارد زیر نیاز داشته باشد: - نمونه اولیه تابلوهای جدید - اندازه‌گیری‌های آزمایشگاهی اضافی - تغییرات فیلتر - به‌روزرسانی‌های چیدمان - آزمایش انطباق دوم - بررسی مدارهای ارتباطی نزدیک یک پس‌انداز کوچک در سلف زمانی که تیم طراحی چندین روز برای ردیابی نویز صرف می‌کند، ناپدید می‌شود. ### کار مجدد و خدمات صحرایی، کار پنهان را اضافه می کند بخشی که لحیم کاری آن دشوار است می تواند نقص های تولید را افزایش دهد. تغییرات در آبکاری ترمینال، همسطح بودن، یا ابعاد بسته ممکن است بر مونتاژ خودکار تأثیر بگذارد. نتیجه ممکن است این باشد: - اتصالات لحیم کاری باز - فیله های ناهموار - سنگ قبر روی بسته های کوچکتر - بازرسی اضافی - لمس دستی - نرخ ضایعات بالاتر خرابی های میدانی هزینه متفاوتی ایجاد می کند. اگر یک سلف پر سر و صدا شود، بیش از حد گرم شود یا به ناپایداری مبدل کمک کند، تیم خدمات ممکن است نیاز به تعویض یک برد کامل به جای یک قطعه داشته باشد. مشتری مشکل برد را می بیند، نه یک مشکل سلف ارزان قیمت. هنگام مقایسه گزینه‌های جزء، کار، بازرسی، تعویض و حمل و نقل را شامل می‌شود. این تصویر هزینه مفیدتری نسبت به قیمت توزیع کننده به تنهایی ارائه می دهد. ### تغییرات عرضه می‌تواند بر رفتار الکتریکی تأثیر بگذارد. قیمت پایین ممکن است از محصولی با کنترل فرآیند محدود یا اطلاعات منبع دوم نامشخص باشد. یک تامین کننده ممکن است بعداً بدون ارائه اطلاعات فنی کافی، مواد اصلی، روش سیم پیچ یا کارخانه را تغییر دهد. جایگزینی که دارای همان شماره قطعه یا علامت مشابهی است ممکن است در جریان بالا یا فرکانس بالا یکسان رفتار نکند. قبل از تأیید، درخواست می‌کنم: - ویرایش برگه داده کنترل‌شده - شماره قطعه سازنده واضح - نتایج آزمایش نمونه - اطلاعات مکان تولید - تغییر شرایط اعلان - سوابق بازرسی موجود - یک بخش جایگزین واجد شرایط این بدان معنا نیست که هر تأمین‌کننده ارزان‌قیمتی با مشکل تأمین مواجه است. این بدان معناست که تصمیم خرید به اطلاعات فنی قابل ردیابی نیاز دارد. ### روشی عملی برای مقایسه سلف ها از یک فرآیند بررسی ساده استفاده می کنم. مرحله 1: شرایط عملیاتی را تعریف کنید ولتاژ ورودی، ولتاژ خروجی، فرکانس سوئیچینگ، جریان متوسط، جریان پیک، محدوده دما و ساعات کار مورد انتظار را ثبت کنید. مرحله 2: حاشیه های الکتریکی را بررسی کنید تحمل اندوکتانس، جریان اشباع، جریان افزایش دما، مقاومت DC و جریان موج دار را مقایسه کنید. از بدترین شرایط مورد انتظار استفاده کنید، نه تنها شرایط معمولی. مرحله 3: جزئیات مکانیکی را مرور کنید اندازه بسته، طراحی ترمینال، ارتفاع برد، مشخصات لحیم کاری، نیاز به ارتعاش و فاصله از مدارهای حساس را تأیید کنید. مرحله 4: نمونه ها را تحت بار آزمایش کنید دما، امواج، راندمان، نویز قابل شنیدن و پایداری خروجی را اندازه گیری کنید. قبل از ثبت نتایج، اجازه دهید تخته به دمای ثابت برسد. مرحله 5: هزینه کامل را مقایسه کنید قیمت قطعه، حمل و نقل، آزمایش، تاثیر مونتاژ، ریسک دوباره کاری، کار صلاحیت، و تغییرات احتمالی طراحی را اضافه کنید. مرحله 6: منبع تایید شده را ثبت کنید شماره قطعه و ویرایش دقیق سازنده را در صورتحساب مواد نگه دارید. فقط به یک توصیف کلی مانند "القای محافظ 10 µH" اعتماد نکنید. ### وقتی یک سلف ارزان‌تر می‌تواند مناسب باشد یک قطعه ارزان‌تر زمانی که داده‌های آزمایشی آن با برنامه مطابقت داشته باشد می‌تواند به خوبی کار کند. ممکن است یک انتخاب معقول در مدارهای جریان کم با شرایط دمایی متوسط، حساسیت EMI محدود و کنترل تولید پایدار باشد. من یک قطعه را رد نمی کنم زیرا ارزان است. معیارهای انتخاب نامشخص را رد می کنم. برای یک فیلتر ساده، ممکن است نیازها به راحتی برآورده شوند. برای یک مبدل با جریان بالا، ماژول خودرو، دستگاه پزشکی یا محصول ارتباطی، هزینه یک شکاف عملکرد کوچک می تواند بسیار بیشتر باشد. سوال مفید این نیست که "کدام سلف کمترین قیمت را دارد؟" من می پرسم، "کدام بخش عملکرد الکتریکی مورد نیاز را با هزینه ای که در طراحی، تولید و خدمات قابل پیش بینی باقی می ماند، ارائه می دهد؟" این رویکرد کمک می کند تا از تبدیل شدن یک پس انداز کوچک جزء به هزینه های مهندسی و ساخت بزرگتر جلوگیری شود.

یک سلف قابل اعتماد می تواند در لیست قطعات گران تر به نظر برسد. این تفاوت قیمت ممکن است اندک به نظر برسد، به خصوص زمانی که یک پروژه به هزاران واحد نیاز دارد. من مهندسان را دیده ام که روی قیمت خرید تمرکز کرده اند و از گرما، سر و صدا، کار مجدد، تاخیر در تحویل و بازگشت میدان چشم پوشی کرده اند. سوال بهتر این نیست که "کدام سلف هزینه کمتری دارد؟" این است که "کدام سلف عملکرد الکتریکی مورد نیاز را با مشکلات کمتری در طول عمر کاری محصول ارائه می دهد؟" ## قیمت واحد پایین هزینه کامل را نشان نمی دهد. یک سلف بیشتر از ذخیره سازی فعلی تأثیر می گذارد. مقاومت، رفتار اشباع، از دست دادن هسته، افزایش دما، استحکام مکانیکی و تحمل آن، همگی می توانند نحوه کار مدار قدرت را تغییر دهند. یک قطعه ارزان‌تر ممکن است هزینه‌های اضافی ایجاد کند: - تلفات برق بیشتر - گرمای بیشتر در اطراف PCB - نویز شنیدنی - ولتاژ خروجی ناپایدار - کاهش راندمان - زمان تست طولانی‌تر - کار مجدد برد - خرابی زودهنگام قطعه - تاخیر در تولید برای یک نمونه اولیه کوچک، مدیریت این هزینه‌ها ممکن است آسان باشد. برای یک دستگاه تولید انبوه، همین مشکل می تواند در بسیاری از بردها پخش شود. من یک بار یک مشکل معمولی منبع تغذیه را بررسی کردم که در آن سلف انتخاب شده با مقدار اندوکتانس اولیه مطابقت داشت، اما رتبه فعلی آن برای بار واقعی بسیار پایین بود. مبدل در طول یک تست نیمکت کوتاه کار کرد. پس از کار طولانی تر، سلف داغ شد و ولتاژ خروجی خارج از محدوده مورد انتظار حرکت کرد. تعویض قطعه مشکل را حل کرد، اما تیم همچنین مجبور شد آزمایش های حرارتی را تکرار کند و برنامه تولید را تنظیم کند. قیمت واحد اصلی هزینه اصلی نبود. ## رتبه بندی فعلی را در شرایط واقعی بررسی کنید برگه های داده سلف اغلب بیش از یک رتبه بندی فعلی را فهرست می کنند. هر مقدار یک حد متفاوت را توصیف می کند. جریان اشباع زمانی را نشان می دهد که اندوکتانس با درصد مشخص شده کاهش می یابد. جریان افزایش دما زمانی را نشان می دهد که جزء به افزایش دمای تعریف شده می رسد. این مقادیر همیشه یکسان نیستند. من هر دو درجه بندی را در برابر مدار واقعی بررسی می کنم: - محدوده ولتاژ ورودی - ولتاژ خروجی - جریان بار - فرکانس سوئیچینگ - چرخه کار - دمای محیط - شرایط خنک کننده - رفتار اضافه بار مورد انتظار بخشی که در دمای اتاق کار می کند ممکن است در داخل یک محفظه مهر و موم شده رفتار مشابهی نداشته باشد. اگر محصول در نزدیکی موتور، پردازنده، آرایه LED یا شارژر باتری کار می کند، گرمای اطراف می تواند حاشیه قابل استفاده آن را کاهش دهد. یک طراحی عملی باید فضایی بین حداکثر جریان مورد انتظار و محدودیت های سلف ایجاد کند. حاشیه دقیق به کاربرد، روش تست و الزامات ایمنی بستگی دارد. نباید تنها از یک قاعده کلی انتخاب شود. ## مقاومت DC بر گرما و راندمان تأثیر می گذارد مقاومت سیم پیچ، که اغلب به صورت DCR نشان داده می شود، باعث تلفات مس می شود. رابطه اصلی این است: ** تلفات توان = جریان2 * مقاومت ** این بدان معنی است که افزایش جزئی جریان می تواند باعث افزایش بیشتر گرما شود. بار 1 A و بار 2 A استرس یکسان ایجاد نمی کنند. در 2 A، وقتی مقاومت ثابت بماند، تلفات مربوط به جریان می تواند حدود چهار برابر بیشتر باشد. یک سلف DCR پایین تر ممکن است هزینه بیشتری برای هر واحد داشته باشد اما گرما را در مسیر برق کاهش دهد. این می تواند به طراحی کمک کند که از یک هیت سینک کوچکتر استفاده کند، از جریان هوای اضافی جلوگیری کند، یا کارایی بهتری را در طول عملیات طولانی حفظ کند. من DCR کم را به عنوان یک دلیل خودکار برای انتخاب یک قطعه در نظر نمی‌گیرم. مقاومت کمتر می تواند با تغییر در اندازه، قیمت، ساختار سیم یا سایر خواص الکتریکی همراه باشد. من نتیجه طراحی کامل را به جای یک عدد برگه داده مقایسه می کنم. ## تحمل اندوکتانس می تواند رفتار مدار را تغییر دهد مقدار اسمی چاپ شده روی یک قطعه تنها یک نقطه در محدوده تلورانس است. یک سلف 10 µH با تحمل وسیع ممکن است رفتار بسیار متفاوتی با بخش 10 µH دیگر با محدوده محدودتر داشته باشد. این می تواند بر جریان موج دار، پاسخ حلقه کنترل، EMI و ولتاژ خروجی تأثیر بگذارد. تلرانس باید همراه با موارد زیر بررسی شود: - بایاس DC - دما - فرکانس - پیری - تنش مکانیکی - تغییرات تولید برخی از سلف های قدرت با افزایش جریان بخشی از اندوکتانس خود را از دست می دهند. اگر در محاسبات طراحی از مقدار اسمی استفاده شود اما مقدار عملیاتی واقعی بسیار کمتر باشد، جریان موج دار ممکن است افزایش یابد. نتیجه می تواند گرمای اضافی و استرس بیشتر بر روی دستگاه سوئیچینگ باشد. وقتی قطعات را مقایسه می‌کنم، به جای تکیه بر مقدار سرفصل، به منحنی‌های اندوکتانس تحت بایاس DC نگاه می‌کنم. ## تلفات هسته و فرکانس سوئیچینگ نیاز به توجه دارند یک سلف قدرت می تواند انرژی را از طریق سیم پیچ و هسته مغناطیسی از دست بدهد. تلفات هسته اغلب با فرکانس، جریان موج دار، مواد و دما تغییر می کند. قطعه ای که در فرکانس سوئیچینگ پایین تر به خوبی عمل می کند ممکن است در فرکانس بالاتر نتیجه یکسانی را ارائه نکند. سلف می تواند گرمتر کار کند حتی زمانی که میانگین جریان بار قابل قبول به نظر می رسد. یک تنظیم آزمایشی مفید شامل: 1. کمترین و بالاترین ولتاژ ورودی 2. حداقل و حداکثر بار مورد انتظار 3. فرکانس سوئیچینگ واقعی 4. محفظه محصول یا یک تنظیم حرارتی مشابه 5. دوره عملیاتی کافی طولانی برای ته نشین شدن دما 6. اندازه گیری جریان، موج ولتاژ و دمای سطح که آزمایش های کوتاه پس از عملکرد مداوم می تواند گرما را از دست بدهد. من ترجیح می دهم به جای اینکه فقط بعد از چند دقیقه اول آن را بررسی کنم، دما را در طول زمان ثبت کنم. ## نویز قابل شنیدن یک مشکل محصول است برخی از سلف ها می توانند هنگامی که میدان مغناطیسی باعث حرکت مکانیکی کوچک می شود، صدای وزوز ضعیف یا با صدای بلند تولید کنند. صدا ممکن است از هسته، سیم پیچ، ساختار محافظ یا نحوه نصب قطعه بر روی PCB باشد. این مشکل اغلب در موارد زیر ظاهر می‌شود: - روشنایی LED - شارژرها - تجهیزات صوتی - دستگاه‌های اداری - محصولات با باتری - وسایل الکترونیکی مصرفی که در نزدیکی کاربر استفاده می‌شوند یک مدار می‌تواند تست‌های الکتریکی خود را پشت سر بگذارد و اگر صدا به راحتی شنیده شود همچنان شکایت‌هایی ایجاد می‌کند. ساختار محافظ، طراحی هسته مناسب، سیم پیچ پایدار، و نصب مناسب PCB ممکن است خطر را کاهش دهد. آزمایش باید در یک محیط آرام و در بارهای مختلف انجام شود زیرا نویز ممکن است فقط در بار سبک یا در حین تغییر حالت عملکرد ظاهر شود. ## استحکام بسته‌بندی در طول تولید اهمیت دارد. یک سلف می‌تواند رتبه‌بندی الکتریکی خود را برآورده کند و همچنان در هنگام مونتاژ یا جابجایی خراب شود. بررسی می‌کنم که آیا قطعه می‌تواند تحمل کند: - نیروی برداشتن و قرار دادن - دمای جریان مجدد - خم شدن PCB - لرزش - شوک - تغییرات حرارتی مکرر - شرایط ذخیره‌سازی و حمل و نقل قطعات بزرگی که در نزدیکی لبه تخته قرار می‌گیرند ممکن است استرس مکانیکی بیشتری را تجربه کنند. یک سلف سنگین با اتصالات لحیم کاری ضعیف می تواند باعث ایجاد ترک بعد از حرکت مکرر یا چرخه دما شود. طرح پد باید با ردپای توصیه شده تامین کننده مطابقت داشته باشد. بازرسی لحیم کاری نیز مهم است. یک تیم طراحی ممکن است برای آزمایش رفتار مغناطیسی پول خرج کند در حالی که یک مشکل مونتاژ ساده را از دست بدهد. ## کیفیت تأمین‌کننده بر نتیجه تأثیر می‌گذارد دو سلف با مشخصات چاپی یکسان ممکن است تجربه تولید یکسانی را ارائه ندهند. من بررسی می‌کنم: - سازگاری مواد - تنوع لات به لات - سوابق آزمایش الکتریکی - قابلیت ردیابی - تغییر روش اطلاع رسانی - ظرفیت تولید - فرآیند تایید نمونه - کیفیت بسته‌بندی - تاریخچه تحویل یک تامین‌کننده پایدار می‌تواند نیاز به صلاحیت مکرر را کاهش دهد. این به معنای انتخاب گران ترین منبع نیست. این به معنای بررسی این است که آیا تامین کننده می تواند قطعات ثابت و اطلاعات فنی واضح را ارائه دهد یا خیر. قبل از ثبت سفارش بزرگ، از منبع تولید مورد نظر نمونه درخواست می کنم. من آن نمونه ها را تحت شرایط مشابهی که برای محصول استفاده می شود آزمایش می کنم. نمونه ای از یک منبع نباید به عنوان مدرکی تلقی شود که هر دسته بعدی بدون فرآیند کیفیت پشت آن به همان شیوه عمل می کند. ## یک مقایسه هزینه ساده فرض کنید یک محصول از 10000 سلف استفاده می کند. - گزینه A برای هر قطعه 0.08 دلار هزینه دارد. - گزینه B برای هر قسمت 0.12 دلار هزینه دارد. تفاوت قیمت خرید 400 دلار برای دسته کامل است. اگر گزینه A در 3٪ از تخته ها مشکل حرارتی ایجاد کند، هزینه دوباره کاری مستقیم می تواند به سرعت از این تفاوت تجاوز کند. زمان تکنسین، بازرسی اضافی، ارسال با تاخیر و پشتیبانی مشتری را اضافه کنید، و شکاف افزایش می یابد. این ثابت نمی کند که گزینه B انتخاب درستی است. نشان می دهد که چرا قیمت واحد باید با هزینه مورد انتظار استفاده مقایسه شود. من یک جدول ساده با موارد زیر می سازم: - قیمت واحد - حمل و نقل و بسته بندی - هزینه آزمایش - تاثیر مونتاژ - اتلاف توان مورد انتظار - اثر حرارتی - خطر شکست - تلاش صلاحیت - ریسک تامین - هزینه دوباره کاری اعداد نیازی به کامل بودن ندارند. یک مقایسه تقریبی می تواند نشان دهد که کدام گزینه مستحق آزمایش عمیق تر است. ## نحوه انتخاب سلف من از یک فرآیند گام به گام استفاده می کنم. ### 1. تعریف شرایط عملیاتی محدوده ورودی، هدف خروجی، محدوده بار، فرکانس سوئیچینگ، دمای محیط و شرایط محفظه را بنویسید. ### 2. ریپل و جریان اوج مورد انتظار را محاسبه کنید از معادلات طراحی مبدل استفاده کنید و نتیجه را با حالت های عملیاتی واقعی بررسی کنید. هنگامی که سلف جریان پیک بالاتری می بیند، از جریان متوسط ​​به تنهایی استفاده نکنید. ### 3. مقادیر مناسب برگه داده را مقایسه کنید تحمل اندوکتانس، منحنی های بایاس DC، جریان اشباع، جریان افزایش دما، DCR، داده های تلفات هسته، فرکانس خود تشدید، و جزئیات عایق را در صورت لزوم بررسی کنید. ### 4. تناسب مکانیکی را بررسی کنید ارتفاع، جای پا، طرح پد، وزن، جهت نصب، فرآیند لحیم کاری، و فاصله از قطعات مجاور را تأیید کنید. ### 5. نمونه‌ها را تحت فشار تست کنید، ولتاژ ورودی بالا و پایین، بار سبک و کامل، شرایط گرم و سرد، راه‌اندازی، خاموش شدن، و حفاظت اضافه بار در جایی که محصول از این حالت‌ها پشتیبانی می‌کند، اجرا می‌کند. ### 6. شواهد تولید را مرور کنید بپرسید چگونه تامین کننده مواد، سیم پیچی، مونتاژ هسته، تست الکتریکی، برچسب زدن و قابلیت ردیابی قطعات را کنترل می کند. ### 7. هزینه کل را مقایسه کنید قیمت خرید را در کنار هزینه های مهندسی، تولید، خدمات و کیفیت مورد انتظار ثبت کنید. ## وقتی یک سلف ارزان‌تر می‌تواند انتخاب خوبی باشد یک قطعه ارزان‌تر همیشه انتخاب ضعیفی نیست. ممکن است زمانی خوب کار کند که: - جریان بسیار کمتر از حد مجاز باشد - افزایش دما کم باشد - نیازهای ریپل متوسط ​​باشد - محیط عملیاتی پایدار باشد - تامین کننده داده های آزمایشی ثابتی را ارائه دهد - محصول اعتبار لازم را پشت سر گذاشته باشد - طرح های جایگزین و کیفیت آماده باشد. ## وقتی پرداخت بیشتر ممکن است از بروز مشکل جلوگیری کند یک سلف با قیمت بالاتر ممکن است زمانی معقول باشد که محصول دارای موارد زیر باشد: - ساعات کار طولانی - خنک‌کننده محدود - تقاضای جریان بالا - محدودیت‌های موجی محکم - تحمل نویز شنیداری کم - تغییرات بار مکرر - خدمات صحرایی دشوار - حجم تولید زیاد - هزینه بالا برای هر واحد برگشتی برای این محصولات، صرفه‌جویی پایدار در عملکرد هر جزء می‌تواند مهم‌تر از صرفه‌جویی در عملکرد کوچک باشد. یک سلف قابل اعتماد صرفاً قطعه ای با بالاترین قیمت یا بالاترین رتبه جریان نیست. بخشی است که متناسب با نیازهای الکتریکی، حرارتی، مکانیکی، تامین و هزینه محصول است. من قبل از انتخاب تصویر کامل عملیات را مقایسه می کنم. صرفه جویی کوچک در خرید می تواند مفید باشد زمانی که قطعه به درستی تست شود. یک صرفه جویی کوچک همچنین می تواند باعث ایجاد گرما، نویز، کار مجدد و تاخیر در زمانی که انتخاب بر اساس یک عدد باشد. بهترین انتخاب، انتخابی است که بدون اضافه کردن هزینه ای که محصول به آن نیاز ندارد، حاشیه عملکرد کافی را به طراحی بدهد.

یک سلف ارزان قیمت می تواند روشی هوشمندانه برای کاهش صورتحساب مواد باشد. ممکن است شماره قطعه مطابقت داشته باشد، مقدار اندوکتانس ممکن است درست به نظر برسد، و مدار ممکن است حتی یک تست نیمکت کوتاه را پشت سر بگذارد. مشکل ممکن است بعدا ظاهر شود. یک سلف ارزان قیمت ممکن است مقاومت DC بالاتر، جریان اشباع کمتر، تحمل بیشتر، عملکرد دمای ضعیف تر، یا کنترل مکانیکی ضعیف داشته باشد. این عوامل می توانند گرما را افزایش دهند، ریپل را افزایش دهند، نویز قابل شنیدن ایجاد کنند و پایداری مدار برق را کاهش دهند. من قیمت را به عنوان دلیلی بر کیفیت پایین تلقی نمی کنم. من آن را دلیلی برای بررسی دقیقتر داده ها می دانم. ### مقدار چاپ شده روی قطعه فقط یک جزئیات است. فرض کنید برای یک مبدل باک به یک سلف 10 µH نیاز دارم. یک جستجوی سریع ممکن است بسیاری از قطعات را با همان برچسب 10 µH نشان دهد. برابر نیستند. مشخصات واقعی ممکن است در چندین زمینه متفاوت باشد: - مقاومت DC که اغلب به عنوان DCR ذکر می شود - جریان نامی - جریان اشباع - جریان افزایش دما - تحمل اندوکتانس - دمای عملیاتی - مواد هسته - محافظ - اندازه و ارتفاع - استحکام نصب یک سلف 10 µH با DCR کم می تواند انرژی کمتری نسبت به قطعه 10 µH دیگر با مقاومت بالاتر هدر دهد. دو قسمت ممکن است جریان متوسط ​​یکسانی را روی کاغذ داشته باشند، اما یکی ممکن است با افزایش جریان، زودتر اندوکتانس خود را از دست بدهد. این تفاوت در داخل یک رگولاتور سوئیچینگ اهمیت دارد. ### اشباع می تواند یک مشکل پنهان ایجاد کند یک سلف انرژی را از طریق میدان مغناطیسی خود ذخیره می کند. وقتی جریان خیلی زیاد می شود، هسته می تواند به سمت اشباع حرکت کند. سپس اندوکتانس کاهش می یابد و جریان ممکن است سریعتر افزایش یابد. من ممکن است این را در طول آزمایش بار سبک نبینم. مدار می تواند در 200 میلی آمپر معمولی به نظر برسد، سپس موج یا گرمای بیشتری را در 1.5 آمپر نشان دهد. یک مثال عملی، مبدل باک 5 ولت به 3.3 ولت است که برای بار 2 آمپر طراحی شده است. یک سلف 10 µH ارزان قیمت ممکن است جریان متوسط ​​را حمل کند، اما اندوکتانس آن می تواند به شدت نزدیک به اوج بار کاهش یابد. مبدل ممکن است با افزایش جریان، گرمای اضافی یا امواج خروجی که در آزمایش اول وجود نداشت، پاسخ دهد. درس ساده است: من جریان اشباع را در برابر جریان اوج واقعی، نه تنها بار متوسط، بررسی می کنم. ### DCR بر گرما و راندمان تأثیر می گذارد سیم پیچ داخل سلف دارای مقاومت است. این مقاومت با عبور جریان از آن گرما ایجاد می کند. تلفات اساسی را می توان با موارد زیر تخمین زد: ** تلفات برق = جریان² × DCR** اگر جریان 2 A و DCR 0.08 اهم باشد: 2² × 0.08 = 0.32 W ممکن است در یک طرح قابل قبول باشد و در یک محفظه کوچک بیش از حد قابل قبول باشد. در 3 A، همان قطعه از دست می‌رود: 3² × 0.08 = 0.72 W جریان 50٪ افزایش یافته است، اما تلفات مقاومتی بسیار بیشتر شده است. به همین دلیل است که من به جای اینکه فقط به مقدار اندوکتانس نگاه کنم، DCR را در دمای عملیاتی مورد انتظار مقایسه می کنم. یک سلف گرم همچنین می تواند خازن ها، بردهای مدار و قطعات پلاستیکی مجاور را گرم کند. نتیجه ممکن است تغییر تدریجی در رفتار مدار به جای خرابی فوری باشد. ### تلرانس اندوکتانس واقعی را تغییر می‌دهد بخشی که 10 µH مشخص شده است ممکن است تحمل 20 ± داشته باشد. قبل از در نظر گرفتن اثرات جریان و دما، اندوکتانس واقعی آن می تواند نزدیک به 8 µH یا 12 µH باشد. این محدوده ممکن است برای یک فیلتر مناسب باشد. ممکن است در مدار دیگری مشکل ایجاد کند که به یک محدوده ریپل باریک یا یک پاسخ حلقه کنترل خاص بستگی دارد. وقتی یک سلف ارزان قیمت انتخاب می کنم، می پرسم: 1. تحمل اندوکتانس چیست؟ 2. آیا مقدار در یک فرکانس آزمایش مشخص شده اندازه گیری می شود؟ 3. آیا مقدار تحت بایاس DC تغییر می کند؟ 4. آیا دیتاشیت منحنی القایی در مقابل جریان را نشان می دهد؟ یک مقدار اسمی واحد شرایط عملیاتی کامل را توصیف نمی کند. ### قطعات ارزان ممکن است اطلاعات تست محدودی داشته باشند یک دیتاشیت قابل اعتماد باید اطلاعات کافی برای کار طراحی ارائه دهد. من به دنبال موارد زیر هستم: - شرایط آزمایش الکتریکی - روش اندازه گیری DCR - تعریف جریان اشباع - تعریف جریان افزایش دما - تحمل اندوکتانس - داده های درجه بندی حرارتی - ابعاد و طرح پد - شرایط لحیم کاری توصیه شده برخی از تامین کنندگان فقط اندوکتانس، اندازه و یک عدد فعلی را فهرست می کنند. این عدد فعلی ممکن است توضیح دهد که آیا بر اساس اشباع یا افزایش دما است. این دو رتبه بندی به سوالات متفاوتی پاسخ می دهند. اشباع به از دست دادن اندوکتانس مربوط می شود. افزایش دما به گرما مربوط می شود. من از یک رتبه به عنوان جایگزینی برای دیگری استفاده نمی کنم. ### نویز می تواند یک مشکل مکانیکی را آشکار کند یک سلف می تواند صدای قابل شنیدن زمانی ایجاد کند که هسته یا سیم پیچ آن تحت نیروی مغناطیسی در حال تغییر می لرزد. این می تواند در یک مبدل قدرت که در محدوده شنوایی انسان کار می کند اتفاق بیفتد. صدا همیشه به معنای خرابی مدار نیست. به من می گوید که طراحی و جزء را بررسی کنم. من بررسی می کنم: - فرکانس سوئیچینگ - تغییرات بار - موج خروجی - نصب سلف - ساخت هسته - حالت کنترل مبدل - شکل موج جریان یک قطعه کم هزینه ممکن است ارزش الکتریکی اولیه را برآورده کند اما کنترل مکانیکی ضعیف تری داشته باشد. اگر محصول در نزدیکی میکروفون، اتاق خواب، دفتر یا محل کار پزشکی استفاده شود، صدای شنیداری می تواند به شکایت کاربر تبدیل شود. ### قیمت پایین تر می تواند کار مهندسی اضافی ایجاد کند قیمت خرید تنها بخشی از هزینه است. اگر قطعه‌ای با داده‌های نامشخص انتخاب کنم، ممکن است زمان بیشتری را صرف این موارد کنم: - تست حرارتی - تست EMI - اندازه‌گیری ریپل - مقایسه تامین‌کننده - غربالگری تولید - تجزیه و تحلیل برگشتی میدانی - تغییرات PCB بخشی که مقدار کمی در صورتحساب مواد صرفه‌جویی می‌کند ممکن است به حاشیه ایمنی بیشتر یا آزمایش بیشتری نیاز داشته باشد. این باعث نمی شود که هر سلف ارزان قیمت انتخاب بدی باشد. این بدان معناست که صرفه جویی باید در برابر ریسک طراحی و تلاش آزمایشی اندازه گیری شود. ### فرآیند انتخاب من برای یک سلف کم هزینه قبل از تایید یک قطعه از یک بررسی کوتاه استفاده می کنم. مرحله 1: شرایط الکتریکی را تعریف کنید ولتاژ ورودی، ولتاژ خروجی، فرکانس سوئیچینگ، جریان متوسط، جریان پیک، محدوده بار و دمای محیط را ثبت می کنم. یک قطعه مناسب برای برد سنسور کوچک ممکن است برای کنترل کننده موتور یا مدار برق USB مناسب نباشد. مرحله 2: پیک جریان واقعی را بررسی کنید من پیک جریان سلف را از طراحی مبدل و تغییرات بار تخمین می زنم. من فضایی را برای راه اندازی، پالس های بار کوتاه و تحمل اجزا باقی می گذارم. جریان متوسط ​​به تنهایی می تواند تنش واقعی را پنهان کند. مرحله 3: هر دو رتبه بندی جریان را مقایسه کنید من جریان اشباع و جریان افزایش دما را به طور جداگانه بررسی می کنم. من همچنین به دنبال دمای آزمایش و افت اندوکتانس مجاز هستم. مرحله 4: محاسبه تلفات مس من از DCR و جریان مورد انتظار برای تخمین گرما استفاده می کنم. من محاسبه را در حداکثر بار مورد انتظار تکرار می کنم. مرحله 5: منحنی ها را مرور کنید یک منحنی القایی در مقابل جریان اغلب بیش از یک مقدار جریان واحد را به من می گوید. همچنین زمانی که محصول در داخل یک جعبه مهر و موم کار می کند، داده های دما را بررسی می کنم. مرحله 6: نمونه واقعی را تست کنید من سلف را روی PCB تمام شده اندازه می‌گیرم. بررسی های مفید عبارتند از: - دمای سلف پس از یک دوره بارگذاری پایدار - ریپل خروجی با تنظیم پروب مناسب - جریان ورودی - شکل موج سوئیچینگ - نویز قابل شنیدن - رفتار در طول تغییرات بار - عملکرد پس از چرخه حرارتی آزمایش نمونه نمی تواند جایگزین طرح کامل تولید شود، اما می تواند یک تطابق ضعیف را قبل از انتشار نشان دهد. مرحله 7: سازگاری عرضه را تأیید کنید سازنده، علامت گذاری قطعات، بسته بندی، قابلیت ردیابی و منبع تایید شده را بررسی می کنم. اگر چندین کارخانه استفاده می شود، نمونه های هر منبع را با هم مقایسه می کنم. بخشی که امروز به هدف می رسد باید در تولید بعدی نیز قابل شناسایی باشد. ### وقتی ممکن است یک سلف ارزان قیمت مناسب باشد یک سلف ارزان قیمت زمانی می تواند معقول باشد که: - جریان متوسط ​​باشد - محدوده دما محدود باشد - مدار دارای تحمل کافی باشد - برگه اطلاعات منحنی های قابل استفاده را ارائه می دهد - تامین کننده می تواند قطعات منسجم را ارائه دهد - آزمایش طراحی را تایید می کند - محصول با محدودیت های شدید نویز روبرو نیست برای یک فیلتر ساده یا یک برد کم مصرف، ممکن است هزینه ای برای یک برد بزرگتر مفید نباشد. انتخاب مناسب به مدار و شرایط کار بستگی دارد. ### وقتی قطعه‌ای با درجه بالاتر انتخاب می‌کنم، زمانی به دنبال یک سلف با مستندتر می‌گردم که طرح دارای موارد زیر باشد: - جریان پیوسته بالا - تغییرات بار زیاد - محدودیت‌های حرارتی سخت - عملکردهای حساس رادیویی یا صوتی - یک محفظه مهر و موم شده - ساعات کار طولانی - دسترسی محدود به خدمات - نیازهای قوام تولید قوی در این موارد، ممکن است مزیت اصلی نام برند نباشد. ممکن است داده های واضح تر، کنترل فرآیند بهتر، DCR کمتر، ساختار مکانیکی قوی تر، یا تامین پایدارتر باشد. اشتباه اصلی انتخاب تنها بر اساس اندوکتانس و قیمت است. من رفتار کامل الکتریکی و حرارتی را با هم مقایسه می کنم، سپس قطعه را در همان شرایطی که محصول با آن مواجه می شود، آزمایش می کنم. یک سلف ارزان به طور خودکار ناامن نیست و یک سلف گران قیمت به طور خودکار مناسب نیست. سوال بهتر این است که آیا مؤلفه دارای عملکرد تأیید شده کافی برای طراحی است یا خیر. وقتی اشباع، DCR، دما، تلورانس، نویز و ثبات عرضه را با هم بررسی می‌کنم، قیمت قطعه تنها یکی از تصمیم‌ها می‌شود. ما از سوالات شما استقبال می کنیم: amy.wu@ihuagroup.com/WhatsApp +8613612662976.

منابع Texas Instruments, 2023, Understanding Inductor Current and Saturation in Power Supplies Würth Elektronik, 2022, Design Considerations for Power Inductors in Switching Regulators Coilcraft, 2023, Selecting Power Inductors for DC DC Converter Applications, Murata Manufacturistic2, Murata Manufa2 شرکت TDK بایاس و دما DC، 2023، سلف های برق برای کاربردهای سوئیچینگ فرکانس بالا Vishay Intertechnology، 2021، ملاحظات عملکرد حرارتی و قابلیت اطمینان تلفات سلف
