چرا مدار شما خراب می شود: راز سلف؟

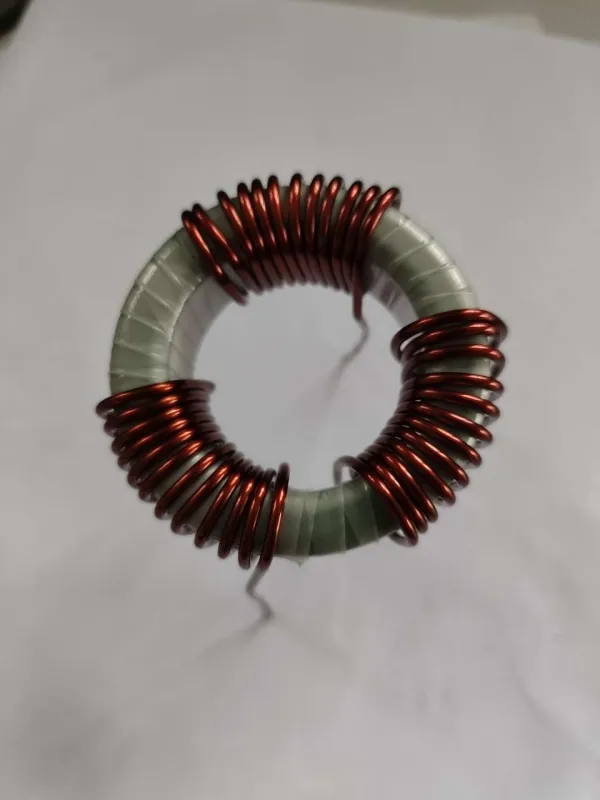

وقتی مداری از کار می افتد، من با تعویض آی سی شروع نمی کنم. سلف را چک می کنم. یک سلف می تواند مانند یک سیم پیچ ساده به نظر برسد، اما مقدار، درجه جریان، مقاومت، نوع هسته و محل قرارگیری آن بر رفتار مدار تأثیر می گذارد. یک قطعه اشتباه ممکن است باعث گرما، نویز، موج ولتاژ، خرابی راه‌اندازی یا آسیب به اجزای مجاور شود. من اغلب این مشکل را در مبدل های DC-DC می بینم. شماتیک ممکن است درست باشد، PCB ممکن است تمیز به نظر برسد، و سلف انتخاب شده ممکن است حتی مقدار اندوکتانس مناسبی داشته باشد. مدار همچنان از کار می افتد زیرا قطعه نمی تواند جریان را در عملکرد واقعی کنترل کند. رابطه کلیدی ساده است: ** V = L × di/dt ** یک اندوکتانس بزرگتر تغییر در جریان را کاهش می دهد. اندوکتانس کوچکتر اجازه می دهد تا جریان سریعتر تغییر کند. فرکانس سوئیچینگ، ولتاژ ورودی، ولتاژ خروجی و جریان بار همگی روی نتیجه تأثیر می گذارند. در مبدل باک 12 ولت به 5 ولت، ممکن است یک سلف با علامت 10 µH مناسب به نظر برسد. اگر جریان اشباع آن خیلی کم باشد مبدل همچنان می تواند بیش از حد گرم شود. وقتی هسته مغناطیسی به حد اشباع می رسد، اندوکتانس کاهش می یابد. جریان سریع‌تر افزایش می‌یابد، تلفات سوئیچینگ افزایش می‌یابد و ولتاژ خروجی ممکن است موج‌های زیادی را نشان دهد. من این نکات را زمانی بررسی می کنم که به نظر می رسد یک سلف علت باشد. 1. جریان مورد نیاز را با درجه سلف مقایسه کنید جریان خروجی تنها جریانی نیست که اهمیت دارد. یک مبدل سوئیچینگ نیز دارای جریان موج دار است. برای یک مبدل باک، جریان پیک سلف را می توان به صورت زیر تخمین زد: ** پیک من = بارگذاری + ΔI L / 2** سلف باید این مقدار پیک را بدون رسیدن به اشباع کنترل کند. مبدلی که 2 A را تامین می کند ممکن است به یک سلف با درجه بالاتر از 2 A نیاز داشته باشد. حاشیه دقیق به طراحی و شرایط عملیاتی بستگی دارد. من یک قطعه را فقط بر اساس میانگین رتبه فعلی آن انتخاب نمی کنم. فهرست برخی برگه‌های داده: - جریان اشباع - جریان افزایش دما - جریان RMS - جریان نامی این مقادیر محدودیت‌های مختلفی را توصیف می‌کنند. قبل از مقایسه قطعات شرایط تست را مطالعه کردم. 2. تفاوت بین اندوکتانس نامی و اندوکتانس کاری را بررسی کنید مقدار چاپ شده اغلب در جریان کم اندازه گیری می شود. با افزایش جریان ممکن است اندوکتانس کاهش یابد. به عنوان مثال، بخشی که 10 µH مشخص شده است ممکن است در یک جریان آزمایش کوچک نزدیک به 10 µH اندازه گیری کند. در 2.5 A، مقدار واقعی ممکن است بسیار کمتر باشد. این جریان ریپل را تغییر می دهد و می تواند مبدل را به خارج از محدوده عملیاتی مورد انتظارش براند. یک نمودار دیتاشیت مفید، اندوکتانس را در برابر جریان DC نشان می دهد. من به جای تکیه بر شماره قطعه از آن نمودار استفاده می کنم. اگر نمودار به شدت نزدیک به جریان مورد انتظار افت کند، من مولفه را به عنوان یک تناسب ضعیف برای آن برنامه در نظر می‌گیرم. 3. به مقاومت DC نگاه کنید سیم پیچ دارای مقاومت است که اغلب به عنوان DCR ذکر می شود. این مقاومت گرما تولید می کند: ** تلفات P = I² × DCR** در 2 A، یک سلف با 80 mΩ DCR حدوداً از دست می دهد: 22 × 0.08 = 0.32 W ** این گرما ممکن است در یک بسته بزرگ با مس خوب در اطراف آن قابل قبول باشد. همین تلفات می تواند دمای بالایی را در یک قسمت محافظ کوچک با مس PCB محدود ایجاد کند. با داغ شدن سیم پیچ، مقاومت آن افزایش می یابد. این تلفات بیشتری ایجاد می کند و می تواند دوباره دما را افزایش دهد. من دمای قطعه را پس از رسیدن مدار به بار پایدار، نه تنها در چند ثانیه اول، بررسی می کنم. **4. فرکانس سوئیچینگ را بررسی کنید انتخاب سلف به فرکانس سوئیچینگ بستگی دارد. مقداری که در 500 کیلوهرتز کار می کند ممکن است در 2 مگاهرتز نتیجه یکسانی نداشته باشد. در فرکانس بالاتر، یک سلف کوچکتر ممکن است جریان موجی مورد نیاز را تامین کند. در فرکانس پایین تر، همان مقدار ممکن است موج بیشتری تولید کند یا به یک جزء بزرگتر نیاز داشته باشد. برگه داده کنترلر معمولاً محدوده اندوکتانس توصیه شده را ارائه می دهد. من از آن محدوده به عنوان نقطه شروع استفاده می کنم، سپس بررسی می کنم: - محدوده ولتاژ ورودی - ولتاژ خروجی - حداکثر بار - فرکانس سوئیچینگ - جریان اوج - جریان موج دار - محدودیت های دما مداری که در ورودی 12 ولت کار می کند ممکن است در ورودی 24 ولت رفتار متفاوتی داشته باشد زیرا جریان سلف در هر سیکل سوئیچینگ سریعتر تغییر می کند. 5. مراقب اشباع هسته باشید اشباع یکی از رایج ترین دلایلی است که سلف باعث ایجاد مشکل می شود. قبل از اشباع، هسته انرژی را به صورت کنترل شده ذخیره می کند. نزدیک به اشباع، اندوکتانس سقوط می کند. شکل موج فعلی ممکن است شیب تند ایجاد کند و دستگاه سوئیچینگ می تواند استرس بیشتری را تجربه کند. در اسیلوسکوپ به دنبال موارد زیر هستم: - افزایش ناگهانی شیب جریان - سنبله های کلیدی بزرگ - موج ناهموار - زنگ زدن نزدیک لبه سوئیچینگ - کاهش ولتاژ خروجی در هنگام تغییر بار - گرمای بیش از حد در نزدیکی سلف یا کلید. من از تنظیم اندازه گیری ایمن استفاده می کنم و تأیید می کنم که زمین پروب برای مدار مناسب است. 6. اندازه فیزیکی و ساختار را بررسی کنید ** دو سلف با مقدار یکسان ممکن است عملکرد بسیار متفاوتی داشته باشند. یک سلف محافظ معمولاً تداخل مغناطیسی کمتری در نزدیکی مسیرهای سیگنال حساس ایجاد می کند. یک قطعه بدون محافظ ممکن است به صورت الکتریکی کار کند اما در خط صوتی، مدار حسگر یا بخش بی سیم ایجاد نویز کند. اندازه بسته بندی نیز بر انتقال حرارت تاثیر می گذارد. یک بسته بزرگتر می تواند مقاومت کمتر و عملکرد حرارتی بهتری را ارائه دهد، اگرچه ممکن است به فضای برد بیشتری نیاز داشته باشد. مواد اصلی نیز مهم است. مواد فریت در کاربردهای فرکانس بالا رایج هستند. مواد پودر آهن می توانند تحت جریان متفاوت رفتار کنند و ممکن است برای انواع مدارهای دیگر مناسب باشند. من کامپوننت را بر اساس مبدل و فرکانس انتخاب می کنم، نه تنها بر اساس عدد اندوکتانس. **7. طرح بندی PCB را مرور کنید یک سلف خوب همچنان می تواند در یک چیدمان ضعیف عملکرد بدی داشته باشد. در یک تنظیم کننده سوئیچینگ، حلقه جریان بالا باید کوچک باقی بماند. این حلقه معمولاً شامل خازن ورودی، دستگاه سوئیچینگ، دیود یا کلید سنکرون و مسیر سلف است. من سلف را در نزدیکی گره سوئیچینگ و خازن خروجی طبق دستورالعمل چیدمان سازنده کنترلر قرار می دهم. من آثار بازخورد حساس را از گره سوئیچینگ دور نگه می دارم. من از مسیرهای مسی عریض برای اتصالات جریان بالا استفاده می کنم و از گردنه های باریک نزدیک لنت های سلف اجتناب می کنم. ردیابی طولانی مقاومت و اندوکتانس انگلی را اضافه می کند. این می تواند زنگی ایجاد کند که به نظر می رسد یک مشکل سلف باشد، حتی زمانی که خود جزء مناسب باشد. یک مورد معمولی شامل یک رگولاتور 5 ولتی است که ولتاژ صحیح را بدون بار تولید می کند اما در 1.5 آمپر به 4.6 ولت کاهش می یابد. تعویض کنترل کننده مشکل را حل نمی کند. آزمایش حرارتی نشان می‌دهد که سلف به دمای بالایی می‌رسد و شکل موج جریان افزایش ریپل را نشان می‌دهد. قطعه اصلی دارای اندوکتانس اسمی کافی است اما ظرفیت جریان کافی ندارد. یک قطعه DCR پایین تر با درجه اشباع مناسب خروجی پایدار را بازیابی می کند. 8. بررسی کنید که آیا سلف برای هدف درست استفاده می شود سلف ذخیره انرژی در مبدل باک با سلف فیلتر نویز یکسان نیست. یک سلف قدرت باید انرژی را در حین سوئیچینگ ذخیره و آزاد کند. یک خفه کننده حالت مشترک برای کاهش صدای حالت معمول طراحی شده است. یک مهره فریت برای کنترل نویز با فرکانس بالا استفاده می شود و معمولاً توسط امپدانس در فرکانس مشخص شده مشخص می شود. استفاده از یک مهره فریت در جایی که یک سلف برق مورد نیاز است می تواند باعث افت ولتاژ، گرمایش و عملکرد ناپایدار شود. استفاده از یک سلف قدرت در فیلتر سیگنال نیز ممکن است پاسخ یا نویز ناخواسته ای ایجاد کند. قبل از انتخاب دسته قطعه، عملکرد مدار را بررسی می کنم. 9. تست در تمام محدوده عملیاتی یک مدار ممکن است آزمایش دمای اتاق را در بار سبک انجام دهد و در حین استفاده واقعی از کار بیفتد. آزمایش می کنم: - حداقل و حداکثر ولتاژ ورودی - بار سبک و بار کامل - راه اندازی - تغییرات بار - عملکرد مداوم - شرایط گرم و سرد مبدل مورد استفاده در یک وسیله نقلیه، پانل صنعتی یا دستگاه در فضای باز ممکن است با محدوده دمایی وسیع تری نسبت به یک میز آزمایشگاهی مواجه شود. سلف باید در محدوده جریان و دمای خود در آن محدوده باقی بماند. من همچنین ریپل خروجی را در پایانه های خازن با یک زمین پروب کوتاه اندازه گیری می کنم. اتصال زمین بلند اسیلوسکوپ می تواند زنگ کاذب ایجاد کند و مدار کار را ناپایدار نشان دهد. سلف همیشه تنها علت خرابی نیست. تنظیمات کنترلر، شبکه جبران، خازن ورودی، خازن خروجی، دیود، ماسفت و چیدمان PCB همگی با آن تعامل دارند. با این حال، سلف اغلب بخشی است که یک خطای کوچک طراحی را به گرمای قابل مشاهده یا ولتاژ ناپایدار تبدیل می کند. هنگامی که من یک مدار سوئیچینگ خراب را عیب یابی می کنم، اندوکتانس واقعی سلف را تحت بار، جریان پیک، DCR، دما، شکل موج و محل قرارگیری بررسی می کنم. بخشی با ارزش چاپی صحیح تنها یک نقطه شروع است. درس عملی ساده است: سلف را از شرایط کار انتخاب کنید، نه از روی برچسب به تنهایی. بررسی دقیق جریان، اشباع، مقاومت، فرکانس و چیدمان می‌تواند در بسیاری از دوره‌های تعویض قطعه و تست برد صرفه‌جویی کند.

هنگامی که یک مدار از کار می افتد، من اغلب الگوی مشابهی را می بینم: آسیب قابل مشاهده روی ماسفت، دیود، کنترل کننده یا فیوز ظاهر می شود، در حالی که سلف توجه کمی دریافت می کند. که می تواند منجر به تعمیر اشتباه شود. یک سلف ممکن است شبیه یک سیم پیچ ساده به نظر برسد، اما مقدار، درجه جریان، مقاومت سیم پیچ، وضعیت هسته و طرح آن می تواند کل مرحله قدرت را تحت تاثیر قرار دهد. یک تغییر کوچک در هر یک از این قسمت ها می تواند گرما، نویز، موج ولتاژ، خروجی ناپایدار یا خرابی مکرر قطعات ایجاد کند. من این را در مبدل‌های باک، درایورهای LED، شارژرهای باتری، کنترل‌کننده‌های موتور و منابع تغذیه صوتی دیده‌ام. قسمت شکست خورده به راحتی قابل تشخیص بود. سلف علت پنهان بود. یک سلف انرژی را در یک میدان مغناطیسی ذخیره می کند و آن انرژی را همانطور که مدار سوئیچینگ به آن نیاز دارد آزاد می کند. در مبدل باک، سوئیچ پالس هایی را به داخل سلف می فرستد. سلف جریان را قبل از رسیدن به بار صاف می کند. این فرآیند به اندوکتانس صحیح و محدوده جریان بستگی دارد. اگر قطعه خیلی کوچک، خیلی مقاوم، آسیب دیده یا ضعیف نصب شده باشد، مدار ممکن است محدوده عملکرد عادی خود را ترک کند. یک مشکل رایج اشباع مغناطیسی است. یک سلف می تواند تنها مقدار معینی انرژی را قبل از شروع به اشباع شدن هسته ذخیره کند. هنگامی که اشباع رخ می دهد، اندوکتانس کاهش می یابد. سپس جریان می تواند بسیار سریعتر از حد انتظار افزایش یابد. ترانزیستور سوئیچینگ ممکن است استرس بیشتری ببیند، سیم پیچ ممکن است گرم شود و ولتاژ خروجی ممکن است ناپایدار شود. یک بار یک مبدل DC-DC کوچک را بررسی کردم که بعد از چند دقیقه خاموش شد. کنترل کننده و ترانزیستور سوئیچینگ تست های اولیه را پشت سر گذاشتند. سلف سوخته به نظر نمی رسید، اما دمای آن بسیار بالاتر از اجزای نزدیک بود. قطعه جایگزین همان اندازه فیزیکی اما جریان اشباع کمتری داشت. تحت بار وارد حالت اشباع شد و باعث شد مبدل مدار حفاظتی خود را راه اندازی کند. به همین دلیل است که اندازه فیزیکی به تنهایی سازگاری را تأیید نمی کند. برگه داده باید از نظر موارد زیر بررسی شود: - مقدار اندوکتانس - جریان اشباع - جریان نامی یا گرمایش - مقاومت سیم پیچی - مواد هسته - محدوده دمای عملیاتی - ساختار محافظ یا بدون محافظ جریان اشباع و جریان گرمایش همیشه یکسان نیستند. جریان اشباع به کاهش اندوکتانس تحت جریان DC مربوط می شود. جریان گرمایش به افزایش دما ناشی از سیم پیچی و تلفات هسته مربوط می شود. یک طرح برای هر دو نیاز به حاشیه کافی دارد. مقاومت سیم پیچ مسیر شکست دیگری را ایجاد می کند. هر سلف مقداری مقاومت در سیم خود دارد. هنگامی که جریان جریان می یابد، توان به عنوان گرما از دست می رود: P = I² × R یک افزایش کوچک در جریان می تواند افزایش بسیار بیشتری در گرما ایجاد کند. به عنوان مثال، اگر سیم پیچی دارای 3 A و مقاومت 0.1 اهم باشد، تلفات مس 0.9 وات است. در 5 A، همان سیم پیچ 2.5 وات از دست می دهد. این گرمای اضافی ممکن است دمای سیم پیچ را افزایش دهد و خازن های مجاور یا مواد تخته مدار را گرم کند. من یک سلف را فقط با مقاومت اندازه گیری شده با مولتی متر قضاوت نمی کنم. قرائت با مقاومت کم ثابت نمی کند که قطعه در فرکانس سوئیچینگ به درستی کار می کند. از دست دادن هسته، اثر پوست، دما و فرکانس می تواند رفتار آن را در حین کار تغییر دهد. یک سلف آسیب دیده همچنین ممکن است خطاهای متناوب ایجاد کند. گرما می تواند اتصالات لحیم کاری را ضعیف کند، هسته فریت را ترک کند یا تماس بین سیم پیچ و پایانه آن را تغییر دهد. مدار ممکن است در طول یک تست نیمکت کوتاه کار کند و پس از گرم شدن محفظه از کار بیفتد. بازرسی مکانیکی کمک می کند. من به دنبال موارد زیر هستم: - مواد فریت ترک خورده - پوشش تیره شده - پایانه های شل - لنت های بلند شده - اتصالات لحیم کاری با حلقه ها یا شکاف های قابل مشاهده - قطعات متلاشی کننده - تغییر رنگ در صفحه مدار - علائم تماس با اجزای مجاور یک هسته ترک خورده می تواند مسیر مغناطیسی را تغییر دهد. یک سیم پیچ شل می تواند صدای قابل شنیدن یا لرزش ایجاد کند. اتصال لحیم کاری ضعیف می تواند مقاومت را افزایش دهد و گرمایش موضعی ایجاد کند. سر و صدای قابل شنیدن سزاوار توجه است، اگرچه همیشه به معنای شکست نیست. جریان سوئیچینگ می تواند یک سلف را با فرکانس در محدوده قابل شنیدن به ارتعاش درآورد. صدا ممکن است از هسته، سیم پیچ، چسب یا مواد تخته مجاور بیاید. اگر نویز همراه با موج خروجی، افزایش دما، یا تنظیم ناپایدار ظاهر شود، من آن را به عنوان یک سرنخ خطا به جای یک مشکل ساده صدا در نظر می‌گیرم. چیدمان مدار همچنین می تواند باعث شود یک سلف خوب عملکرد بدی داشته باشد. ردیابی جریان بالا باید کوتاه و گسترده باشد. اتصال بین دستگاه سوئیچینگ، دیود یا ماسفت سنکرون، سلف و خازن ها باید از دستورالعمل های چیدمان سازنده کنترلر پیروی کند. ردیابی طولانی یا باریک باعث مقاومت و اندوکتانس سرگردان می شود. که می تواند افزایش ولتاژ و نویز الکترومغناطیسی اضافی ایجاد کند. سلف ممکن است جریانی با ریپلی بیشتر از طرح اولیه مورد انتظار دریافت کند. وقتی من یک خرابی مربوط به سلف را عیب یابی می کنم، از یک دنباله ساده استفاده می کنم. من علائم را قبل از تعویض قطعات ثبت می کنم. آیا مدار هنگام راه اندازی، تحت بار سنگین یا پس از گرم شدن از کار می افتد؟ آیا خروجی ریپل بیش از حد را نشان می دهد؟ آیا مدار حفاظتی روشن و خاموش می شود؟ این جزئیات به جداسازی یک مشکل سلف از یک مشکل حلقه کنترل یا بار کمک می کند. من سلف را با مشخصات اصلی مقایسه می کنم. علامت گذاری روی بدنه ممکن است فقط یک کد کوتاه را نشان دهد. من به جای تطبیق شکل با چشم، داده های سازنده را بررسی می کنم. من اتصالات لحیم کاری و آثار تخته را بررسی می کنم. یک قطعه خوب نمی تواند لنت آسیب دیده یا اتصال با مقاومت بالا را اصلاح کند. من مقاومت سیم پیچ را با توان حذف شده اندازه می‌گیرم. مقدار بسیار بالا نشان دهنده یک سیم پیچ باز یا اتصال بد است. خواندن بسیار پایین ممکن است طبیعی باشد، بنابراین این تست به تنهایی نمی تواند قسمت را تایید کند. وقتی مدار با ولتاژ مطمئن کار می کند از اسیلوسکوپ استفاده می کنم. من به شکل موج سوئیچ گره، جریان سلف در صورت موجود بودن پروب جریان، و ریپل خروجی نگاه می کنم. زنگ زدن، سنبله‌های غیرمعمول یا موج‌های جریان بیش از حد می‌تواند به مشکلات چیدمان، اندوکتانس ناکافی، اشباع، یا قطعه سوئیچینگ آسیب دیده اشاره کند. من دما را تحت یک بار کنترل شده بررسی می کنم. یک دوربین یا ترموکوپل مادون قرمز می تواند نشان دهد که آیا سلف سریعتر از قطعات اطراف گرم می شود یا خیر. سطوح فلزی براق می توانند خوانش های مادون قرمز گمراه کننده ای ارائه دهند، بنابراین من یک قطعه کوچک نوار مات را روی ناحیه اندازه گیری شده یا یک پروب تماسی ترجیح می دهم. من با مشخصات جایگزین درست تست می کنم. جایگزین باید با اندوکتانس مورد نیاز، درجه بندی جریان، محدوده مقاومت، ارتفاع بسته و محدودیت های دما مطابقت داشته باشد. قطعه ای با مقدار اندوکتانس بالاتر به طور خودکار ایمن تر نیست. ممکن است پاسخ فعلی را کاهش دهد، بر رفتار حلقه کنترل تأثیر بگذارد، یا استرس فیزیکی و الکتریکی را در جاهای دیگر افزایش دهد. یک مثال عملی شامل یک درایور LED است. LED ها معیوب به نظر می رسیدند زیرا روشنایی آنها پالس می شد. با تعویض آنها مشکل حل نشد. سلف راننده یک اتصال لحیم شل داشت. با افزایش جریان، اتصال گرم می شود و مقاومت آن تغییر می کند. درایور با کاهش و بازیابی جریان خروجی پاسخ داد. تعمیر مفصل بازسازی شده عملیات پایدار. مثال دیگر مربوط به تجهیزاتی است که با باتری کار می کنند. دستگاه با باتری پر کار می کرد اما با کاهش ولتاژ باتری خاموش شد. ولتاژ ورودی کمتر، مبدل را مجبور کرد تا جریان ورودی بیشتری را برای همان توان خروجی بکشد. سلف به حد مجاز گرمایش خود رسید و مدار حفاظتی مبدل را متوقف کرد. بار عیب اصلی نبود. مرحله قدرت حاشیه جریان بسیار کمی داشت. عیب یابی خوب از دو اشتباه متضاد جلوگیری می کند. من هر سلف را فقط به دلیل گرم بودن تعویض نمی کنم. مقداری گرما پیش بینی می شود. سلف را هم نادیده نمی گیرم چون آسیب قابل مشاهده ای ندارد. استرس الکتریکی اغلب قبل از آسیب فیزیکی ظاهر می شود. بهترین تعمیر با شرایط کار مدار شروع می شود: ولتاژ ورودی، ولتاژ خروجی، جریان بار، فرکانس سوئیچینگ، دمای محیط و جریان هوا. سلفی که در آزمایش بار کم کار می کند ممکن است در یک محصول مهر و موم شده در دمای بالاتر خراب شود. هنگامی که مدار برق به طور مکرر از کار می افتد، سلف را به همراه دستگاه های سوئیچینگ، خازن ها، تنظیمات کنترل، مسیر حس جریان و چیدمان PCB بررسی می کنم. ترانزیستور آسیب دیده ممکن است نتیجه باشد نه منبع. یافتن علت پنهان باعث صرفه جویی در زمان و کاهش احتمال خرابی دیگر پس از تعمیر می شود. سلف فقط یک سیم پیچ غیرفعال نیست که بین دو نقطه قرار می گیرد. این حرکت جریان را کنترل می کند، انرژی را ذخیره می کند و استرس هر چرخه سوئیچینگ را تحمل می کند. انتخاب صحیح، لحیم کاری صدا، چیدمان مناسب و تست دما می تواند مشکلات را قبل از آسیب رساندن به بقیه مدار آشکار کند.

یک سلف کوچک زمانی که من آن را تنها با مقدار اندوکتانس انتخاب می‌کنم، می‌تواند باعث یک مشکل مدار بزرگ شود. ممکن است قطعه ای با علامت 10 µH برای مدار برق مناسب به نظر برسد، اما دو سلف 10 µH می توانند بسیار متفاوت عمل کنند. رتبه بندی فعلی، نقطه اشباع، مقاومت، نوع هسته و اندازه فیزیکی آنها همگی بر عملکرد مدار تأثیر می گذارند. هنگامی که این جزئیات نادیده گرفته می شوند، مدار ممکن است ریپل زیاد، گرمای اضافی، ولتاژ خروجی ناپایدار یا خرابی مکرر قطعه را نشان دهد. ## اشتباه: فقط مقدار اندوکتانس را بررسی می‌کنیم وقتی مداری را طراحی یا تعمیر می‌کنم، اغلب میان‌بر مشابهی را می‌بینم: > "شماتیک به 10 µH نیاز دارد، بنابراین هر سلف 10 µH باید کار کند." این فرض برای سوئیچینگ رگولاتورها، درایورهای موتور، درایورهای LED و سایر مدارهای با جریان تغییر ناامن است. یک سلف انرژی را از طریق میدان مغناطیسی خود ذخیره می کند. رفتار آن با افزایش جریان تغییر می کند. یک سلف قدرت کوچک ممکن است نزدیک به مقدار نامی خود با جریان آزمایشی کم اندازه گیری کند، اما وقتی مدار جریان بیشتری می گیرد، مقدار زیادی از اندوکتانس خود را از دست می دهد. این اثر اشباع نامیده می شود. هنگامی که اشباع شروع می شود، سلف انرژی کمتری ذخیره می کند. جریان می تواند به سرعت افزایش یابد، که ممکن است بر روی کلید، دیود، خازن، سیم کشی یا تابلوهای مدار فشار وارد کند. ## یک مثال عملی از یک تست رومیزی من یک بار یک مبدل باک کوچک را آزمایش کردم که به یک سلف قدرت 10 µH نیاز داشت. قطعه جایگزین همچنین 10 µH را بر روی یک متر LCR اندازه‌گیری کرد، بنابراین به نظر می‌رسید که با طراحی مطابقت داشته باشد. مدار همچنان یک خروجی نویز تولید می کرد. سلف جایگزین جریان اشباع کمتر و مقاومت DC بالاتری داشت. در بار سبک، مبدل به طور معمول کار می کرد. با افزایش بار، سلف داغ شد و ریپل خروجی افزایش یافت. مشکل اندوکتانس اسمی نبود. مشکل نحوه رفتار قطعه تحت بار بود. این نوع خطا می تواند گیج کننده باشد زیرا مدار ممکن است یک تست سریع بدون بار را پشت سر بگذارد. ## آنچه که من قبل از انتخاب سلف بررسی می کنم ### 1. مقدار اندوکتانس با مقدار نشان داده شده در طراحی مدار شروع کنید، مانند 4.7 µH، 10 µH، یا 22 µH. مقدار صحیح بستگی به موارد زیر دارد: - ولتاژ ورودی - ولتاژ خروجی - فرکانس سوئیچینگ - حداکثر جریان بار - جریان موج دار مجاز - توپولوژی مبدل مقدار بالاتر همیشه نتیجه بهتری ایجاد نمی کند. می تواند جریان امواج را کاهش دهد، اما ممکن است اندازه، هزینه، مقاومت سیم پیچ یا زمان پاسخ را نیز افزایش دهد. یک مقدار کمتر ممکن است اندازه فیزیکی را کاهش دهد، اما ریپل فعلی می تواند خیلی زیاد شود. ### 2. جریان اشباع جریان اشباع به من می گوید که چه زمانی اندوکتانس شروع به کاهش با مقدار مشخصی می کند. تولیدکنندگان مختلف ممکن است از شرایط آزمایش متفاوتی استفاده کنند، بنابراین من به جای مقایسه اعداد بدون زمینه، تعریف برگه داده را خواندم. جریان ریپل را هم حساب می کنم. سلف فقط جریان بار متوسط ​​را حمل نمی کند. برای یک مبدل سوئیچینگ، یک تخمین ساده به این صورت است: پیک جریان سلف = جریان متوسط ​​سلف + نصف جریان موج دار سلف انتخاب شده باید آن پیک جریان را با حاشیه مناسب کنترل کند. قطعه ای که برای 2 A رتبه بندی شده است ممکن است برای مداری که جریان اوج آن به 1.9 A می رسد مناسب نباشد. دما، تحمل، جریان هوا و شرایط عملیاتی می توانند حاشیه موجود را کاهش دهند. ### 3. رتبه بندی جریان RMS جریان اشباع و جریان RMS مشخصات یکسان نیستند. درجه بندی RMS مربوط به گرمایش ناشی از مقاومت سیم پیچ است. یک مدار می تواند زیر حد اشباع باقی بماند در حالی که هنوز هم سلف را خیلی داغ می کند. من هر دو مقدار را بررسی می‌کنم: - جریان اشباع: عملکرد مغناطیسی - جریان RMS: عملکرد حرارتی نادیده گرفتن هر یک می‌تواند طراحی ضعیفی ایجاد کند. ### 4. مقاومت DC مقاومت سیم‌پیچ که اغلب با DCR مشخص می‌شود، بر افت توان تأثیر می‌گذارد. تلفات تقریبی مس عبارت است از: ** تلفات توان = جریان² × DCR** افزایش اندک مقاومت می تواند گرمای بیشتری را در هنگام بالا بودن جریان ایجاد کند. به همین دلیل است که دو سلف با اندوکتانس یکسان و جریان مشابه ممکن است دماهای متفاوتی در یک مدار داشته باشند. DCR پایین اغلب در کاربردهای برق مفید است، اما قطعه همچنان به اندازه و رتبه مغناطیسی صحیح نیاز دارد. ### 5. فرکانس کاری یک سلف طراحی شده برای یک فیلتر فرکانس پایین ممکن است در مدار سوئیچینگ فرکانس بالا عملکرد خوبی نداشته باشد. در فرکانس‌های بالاتر، از دست دادن هسته و اثرات سیم‌پیچ مرتبط‌تر می‌شوند. برگه داده ممکن است فرکانس آزمایش، جریان نامی، افزایش دما و محدوده فرکانس قابل استفاده را فهرست کند. من آن شرایط را به جای تکیه بر مقدار اندوکتانس چاپ شده با مدار واقعی مقایسه می کنم. ## چگونه عیب مربوط به سلف را تشخیص می‌دهم از فرآیند آزمایش کنترل‌شده استفاده می‌کنم. ### مرحله 1: جریان مدار را بررسی کنید. جریان ورودی، جریان خروجی و شکل موج سوئیچینگ را تحت بار مورد انتظار اندازه‌گیری می‌کنم. اندازه گیری بدون بار ممکن است خطا را پنهان کند. یک کاوشگر جریان مفید است، اما یک مقاومت شنت مناسب نیز می تواند در زمانی که تنظیم اندازه گیری ایمن و دارای رتبه بندی مناسب باشد کمک کند. ### مرحله 2: دمای سلف را تماشا کنید، من قطعه را بعد از اینکه مدار تحت بار کار کرد اندازه می‌گیرم. یک دوربین حرارتی می تواند نقاط داغ را نشان دهد، در حالی که یک ترموکوپل می تواند یک اندازه گیری ساده دما را ارائه دهد. دما باید با دیتاشیت اجزا و قطعات اطراف آن مقایسه شود. یک سلف داغ ممکن است به جریان موج دار زیاد، DCR بالا، از دست دادن هسته یا اشباع اشاره کند. ### مرحله 3: شکل موج سوئیچینگ را بررسی کنید یک اسیلوسکوپ می تواند نشان دهد: - نوک جریان بزرگ - زنگ زدن در گره سوئیچ - تغییرات غیرمنتظره چرخه کار - موج خروجی - سوئیچینگ نامنظم - بیش از حد ولتاژ من هنگام اندازه گیری گره های سوئیچینگ سریع از یک فنر زمین کوتاه یا یک پروب دیفرانسیل مناسب استفاده می کنم. لید زمین بلند اسیلوسکوپ می تواند زنگ کاذب ایجاد کند و تشخیص را کمتر قابل اعتماد کند. ### مرحله 4: منحنی های برگه داده را که من به دنبال نمودارهای القایی در مقابل جریان، داده های افزایش دما، اطلاعات تلفات هسته و شرایط تست می گردم، مقایسه کنید. جدولی که فقط "10 µH" را فهرست می کند، به من نمی گوید که قطعه در جریان واقعی عملکرد چگونه عمل می کند. ### مرحله 5: جایگزینی مناسب را آزمایش کنید من جایگزینی را با موارد زیر انتخاب می کنم: - اندوکتانس مورد نیاز - جریان اشباع مناسب - ظرفیت جریان RMS کافی - DCR قابل قبول - یک بسته سازگار - یک محدوده فرکانس مناسب برای مدار که مدار را در بار سبک، معمولی و حداکثر مورد انتظار دوباره آزمایش می کنم. ## اشتباهات ساده دیگری که می توانند باعث مشکل شوند، مقدار اشتباه سلف تنها مشکل نیست. یک قطعه آسیب دیده می تواند یک اتصال کوتاه بین سیم پیچ ها ایجاد کند. DCR ممکن است همچنان قابل قبول به نظر برسد، در حالی که قطعه تحت بار کارایی خود را از دست می دهد. یک سلف نامناسب می تواند نویز را افزایش دهد. در یک رگولاتور سوئیچینگ، من حلقه جریان بالا را کوتاه نگه می‌دارم و از راهنمای طرح‌بندی ارائه شده توسط سازنده مدار پیروی می‌کنم. برخی از سلف ها محافظ و برخی بدون محافظ هستند. یک قطعه بدون محافظ که در نزدیکی خط سنسور، مسیر صوتی یا ردیابی ارتباطی قرار می گیرد، می تواند تداخل ناخواسته را افزایش دهد. دانه های فریت نیز گاهی با سلف های قدرت اشتباه گرفته می شوند. دانه فریت عمدتا برای کاهش نویز فرکانس بالا استفاده می شود. ممکن است انرژی کافی برای مبدل سوئیچینگ که نیاز به سلف قدرت دارد ذخیره نکند. ## یک چک لیست ساده انتخاب قبل از نصب سلف، می پرسم: - آیا اندوکتانس با نیاز مدار مطابقت دارد؟ - اوج جریان چیست؟ - جریان RMS چیست؟ - اشباع از کجا شروع می شود؟ - DCR چیست؟ - قطعه چقدر حرارت تولید می کند؟ - آیا قطعه برای فرکانس سوئیچینگ مناسب است؟ - آیا بسته با چیدمان تخته مطابقت دارد؟ - آیا زمانی که برنامه نیاز به نویز مغناطیسی کمتری دارد، سلف محافظ است؟ - آیا آن را در بار مورد انتظار آزمایش کرده ام؟ یک مولتی متر می تواند تداوم را تأیید کند. نمی تواند رفتار کامل یک سلف قدرت را تحت جریان سوئیچینگ نشان دهد. درس اصلی ساده است: ** یک سلف تنها با علامت میکروH آن تعریف نمی شود**. من باید ویژگی های مغناطیسی، حرارتی، الکتریکی و چیدمان آن را با مدار مطابقت دهم. این بررسی کوچک می تواند از خروجی ناپایدار، گرمای غیر ضروری و آسیب به اجزای مجاور جلوگیری کند.

وقتی مداری از کار می‌افتد، اغلب به بخش‌های آشکار نگاه می‌کنم. مقاومت سوخته یا آی سی آسیب دیده به راحتی قابل مشاهده است، در حالی که سلف می تواند بدون علائم قابل مشاهده از کار بیفتد. یک سیم پیچ ممکن است عادی به نظر برسد و همچنان باعث ایجاد نویز، افت ولتاژ، گرمای بیش از حد یا کلیدزنی ناپایدار شود. درک نحوه رفتار سلف ها هنگام عیب یابی منابع تغذیه، درایورهای موتور، تجهیزات صوتی و بردهای کنترل مسیر روشن تری به من می دهد. یک سلف انرژی را در میدان مغناطیسی ذخیره می کند. در برابر تغییرات ناگهانی جریان مقاومت می کند، نه خود جریان. در سطح DC ثابت، یک سیم پیچ سالم معمولاً مانند یک مسیر با مقاومت کم عمل می کند. در هنگام تعویض، رفتار آن تغییر می کند. این باعث می شود که قطعه مفید باشد، اما چندین نقطه خرابی نیز ایجاد می کند. ## کاری که یک سلف در یک مدار انجام می دهد، من سلف را به عنوان تثبیت کننده جریان می دانم. هنگامی که جریان به سرعت افزایش می یابد، سلف ولتاژی ایجاد می کند که مخالف آن تغییر است. هنگامی که جریان کاهش می یابد، انرژی مغناطیسی ذخیره شده به مدار باز می گردد. ولتاژ را می توان به صورت زیر نوشت: V = L × di/dt در اینجا، L اندوکتانس است که بر حسب هنری اندازه گیری می شود، و di/dt سرعت تغییر جریان را توصیف می کند. یک اندوکتانس بزرگتر می تواند به شدت در برابر تغییر جریان مقاومت کند. تغییر جریان سریعتر می تواند ولتاژ بالاتری ایجاد کند. این توضیح می دهد که چرا یک سیم پیچ در منبع تغذیه سوئیچینگ ممکن است هنگام خاموش شدن سوئیچ یک ولتاژ شدید ایجاد کند. کاربردهای متداول عبارتند از: - یکنواخت کردن جریان در منبع تغذیه DC - ذخیره انرژی در مبدل باک یا تقویت کننده - فیلتر کردن نویز در سیگنال و خطوط برق - محدود کردن تغییرات جریان در مدارهای موتور - سرکوب تداخل فرکانس رادیویی - ایجاد میدان های مغناطیسی در رله ها و شیر برقی ها شماره قطعه به تنهایی گویای تمام ماجرا نیست. جریان نامی، جریان اشباع، مقاومت DC، نوع هسته و اندازه فیزیکی همگی بر رفتار مدار تأثیر می‌گذارند. ## علائم سلف معیوب خرابی سلف می تواند به عنوان یک عیب در جای دیگری ظاهر شود. من به جای تکیه بر یک علامت به دنبال الگوها هستم. ### مدار ولتاژ خروجی ندارد یک سیم پیچ باز مسیر جریان را می شکند. این می تواند پس از گرم شدن بیش از حد، استرس مکانیکی، خوردگی یا جریان بیش از حد اتفاق بیفتد. یک مولتی متر ممکن است مقاومت بی نهایت را در سراسر سیم پیچ نشان دهد. برخی از سلف ها دارای سیم بسیار ریز هستند. اضافه بار کوچک می تواند به سیم پیچ حتی زمانی که بدنه بیرونی تمیز به نظر می رسد آسیب برساند. ### ولتاژ خروجی خیلی کم است یک سیم پیچ ممکن است همچنان هدایت کند در حالی که مقاومت آن افزایش یافته است. این باعث ایجاد گرمای اضافی و افت ولتاژ تحت بار می شود. در مبدل سوئیچینگ، مدار ممکن است به درستی بدون بار شروع شود، سپس با اتصال یک دستگاه، ولتاژ خود را از دست بدهد. اتصال لحیم کاری ضعیف می تواند همین علامت را ایجاد کند. قبل از تعویض قطعه، اتصالات را بررسی می کنم. ### سلف داغ می شود گرما ممکن است از از دست دادن مس، از دست دادن هسته، جریان موج دار زیاد یا اشباع ناشی شود. سیم پیچی که با طراحی گرم کار می کند، به طور خودکار معیوب نیست. این مشکل زمانی ظاهر می شود که دمای آن فراتر از محدوده عملیاتی مورد انتظار افزایش یابد یا پس از افزایش بار تغییر کند. من دما را با یک برد شناخته شده خوب یا داده های سازنده در صورت وجود مقایسه می کنم. ### مدار نویز قابل شنیدن تولید می کند. صدایی با تناسب بالا اغلب از حرکت مکانیکی در سیم پیچ یا هسته آن می آید. فرکانس سوئیچینگ، سیم پیچ شل، چسب ترک خورده و تغییرات بار همگی می توانند در این امر نقش داشته باشند. سر و صدا همیشه به معنای خرابی سلف نیست. این می تواند به کنترل ناپایدار، موج بیش از حد، یا خازن آسیب دیده نزدیک اشاره کند. ### فیوز یا ترانزیستور سوئیچینگ از کار می افتد یک سلف کوتاه می تواند بار سنگینی را روی منبع تغذیه وارد کند. یک سیم پیچ با چرخش کوتاه ممکن است آزمایش مقاومت اولیه را پشت سر بگذارد اما همچنان در حین کار بیش از حد گرم شود. تأیید چرخش کوتاه با یک مولتی متر استاندارد دشوار است. یک LCR متر، تستر حلقه، اسیلوسکوپ یا مقایسه با یک قطعه منطبق می تواند شواهد بهتری ارائه دهد. ## یک فرآیند بازرسی عملی من از یک فرآیند کنترل شده استفاده می کنم تا یک قسمت آسیب دیده منجر به خرابی دیگری نشود. ### 1. برق را قطع کنید منبع ورودی را بردارید و اجازه دهید خازن ها تخلیه شوند. منابع تغذیه با ولتاژ بالا می توانند انرژی خطرناک را پس از جدا کردن دوشاخه حفظ کنند. قبل از دست زدن به برد، ولتاژ را با یک متر نامی مناسب بررسی می کنم. یک آزمایش برقی باید از محدودیت جریان، تجهیزات جداسازی و پروب های مناسب استفاده کند. اتصال مستقیم به یک خطای ناشناخته می تواند به قطعات بیشتری آسیب برساند. ### 2. مسیر مدار را بخوانید من تشخیص می‌دهم که سلف به چه چیزی وصل می‌شود: - خازن‌های ورودی و خروجی - یک ترانزیستور سوئیچینگ یا کنترلر - یک دیود یا ماسفت سنکرون - یک سیم‌پیچ موتور - یک فیلتر سیگنال - یک رله یا درایور شیر برقی قطعات اطراف به توضیح خرابی کمک می‌کنند. یک سلف در مبدل باک باید با دستگاه های سوئیچینگ و خازن های آن بررسی شود. یک سیم پیچ در کنار درایور موتور ممکن است پالس های جریان زیادی را مدیریت کند. ### 3. وضعیت فیزیکی مورد نظر من را بررسی کنید: - مواد فریت ترک خورده - عایق تیره شده - پلاستیک ذوب شده - سیم پیچی شل - لنت های بلند شده - لحیم سوخته - تورم یا تغییر رنگ در نزدیکی سیم پیچ علامت قابل مشاهده شواهد مفیدی است، اما ظاهر تمیز کارکرد قطعه را ثابت نمی کند. ### 4. اندازه گیری مقاومت مولتی متر را روی مقاومت تنظیم کنید و در طول سلف اندازه گیری کنید. خواندن پایین ممکن است طبیعی باشد، به خصوص برای یک سلف قدرت. خواندن باز نشان دهنده یک سیم پیچ شکسته یا یک اتصال بد است. خواندنی که به شدت با داده های سرویس یا یک تابلوی تطبیق متفاوت است، سزاوار آزمایش بیشتری است. مقاومت به تنهایی نمی تواند اندوکتانس را تایید کند. همچنین ممکن است پیچ های کوتاه شده را آشکار نکند. ### 5. در صورت نیاز خارج از مدار تست کنید مولفه های موازی می توانند بر خواندن تاثیر بگذارند. اگر نتیجه مبهم به نظر می رسد، یک پای سلف را بلند می کنم یا آن را از روی تخته جدا می کنم. این مانع از تغییر اندازه گیری خازن ها، مقاومت ها، دیودها و مسیرهای نیمه هادی می شود. یک متر LCR می تواند اندوکتانس را در فرکانس آزمایش اندازه گیری کند. نتیجه باید با علامت گذاری قطعه و ارزش طراحی مقایسه شود. برخی از سلف های قدرت، قرائت های متفاوتی را در فرکانس ها یا جریان های مختلف نشان می دهند. ### 6. بررسی اشباع اشباع زمانی اتفاق می افتد که هسته مغناطیسی دیگر نمی تواند انرژی را به روش مورد انتظار ذخیره کند. اندوکتانس کاهش می یابد، جریان به سرعت افزایش می یابد و گرما ایجاد می شود. یک مبدل ممکن است در بار سبک کار کند اما در بارهای بالاتر وقتی سلف به حد اشباع می رسد از کار بیفتد. این می تواند ایجاد کند: - جریان موج دار بالا - استرس سوئیچینگ ترانزیستور - افت ولتاژ خروجی - نویز قابل شنیدن - دمای بیش از حد یک پروب جریان و اسیلوسکوپ می تواند نشان دهد که آیا شکل موج فعلی شکل مورد انتظار را دارد یا خیر. من فقط از حدس زدن دما اجتناب می کنم. ## یک خطای رایج مبدل باک یک ورودی 12 ولتی را در نظر بگیرید که باید 5 ولت برای یک برد کنترل کوچک تولید کند. خروجی 5 ولت بدون بار است. پس از اتصال نمایشگر و سنسور، ولتاژ به 3.4 ولت کاهش می یابد و سلف داغ می شود. کویل ممکن است آسیب دیده باشد، اما بلافاصله آن را تعویض نمی کنم. من خازن خروجی، ترانزیستور سوئیچینگ، دیود یا ماسفت، شبکه بازخورد و جریان بار را بررسی می کنم. یک خازن کوتاه می تواند جریان اضافی را از طریق سلف وارد کند. یک دستگاه سوئیچینگ خراب می تواند پالس های غیرعادی ایجاد کند. یک بار با یک خطای داخلی می تواند همان نتیجه را ایجاد کند. اگر آن قطعات به طور معمول تست شوند، مقاومت و اندوکتانس سلف را در خارج از مدار اندازه می‌گیرم. من همچنین جریان نامی آن را با بار واقعی مقایسه می کنم. جایگزینی با همان اندوکتانس اما جریان کمتر ممکن است دوباره خراب شود. جایگزینی صحیح باید با موارد مورد نیاز مطابقت داشته باشد: - مقدار اندوکتانس - جریان اشباع - رتبه جریان RMS - مقاومت DC - اندازه بسته - سبک هسته و محافظ - فرکانس عملیاتی مقدار چاپ شده تنها یک بخش از انتخاب است. ## یک رله معمولی و سیم پیچ خطای درایور موتور در رله ها، شیر برقی ها و موتورها هنگام قطع جریان، یک افزایش ولتاژ ایجاد می کنند. یک دیود فلایبک، اسنابر یا دستگاه سرکوب کننده مناسب به کنترل آن میخ کمک می کند. اگر مسیر سرکوب گم شده یا آسیب دیده باشد، ترانزیستور درایور ممکن است مکرراً از کار بیفتد. سیم پیچ سلف یا موتور ممکن است هنوز به درستی اندازه گیری شود، بنابراین تعویض ترانزیستور به تنهایی علت را حل نمی کند. من مسیر سوئیچینگ و مولفه سرکوب را با هم بررسی می کنم. دیود باید با قطبیت صحیح مدار متصل شود. یک دیود با درجه جریان یا ولتاژ پایین نیز ممکن است تحت عملیات مکرر از کار بیفتد. ## انتخاب جایگزین من از انتخاب یک جایگزین صرفاً با ظاهر فیزیکی اجتناب می کنم. دو سلف می توانند شکل و سبک علامت گذاری یکسانی داشته باشند در حالی که سطوح جریان بسیار متفاوتی را حمل می کنند. برای مبدل برق، من اسناد طراحی را بررسی می‌کنم یا شرایط عملیاتی را شناسایی می‌کنم: - محدوده ولتاژ ورودی - ولتاژ خروجی - جریان بار - فرکانس سوئیچینگ - امواج مورد انتظار - دمای اطراف قطعه یک سلف محافظ می‌تواند به کاهش تداخل مغناطیسی کمک کند. مقاومت DC پایین می تواند تلفات مس را کاهش دهد، اما قطعه همچنان به حاشیه اشباع کافی نیاز دارد. اگر رفتار هسته یا محدوده فرکانس آن با مدار مطابقت نداشته باشد، یک جزء بزرگتر به طور خودکار مناسب نیست. روش نصب نیز مهم است. پوشش ضعیف لحیم باعث افزایش مقاومت و ایجاد گرما می شود. یک پد ترک خورده می تواند یک سیم پیچ باز را تقلید کند. ## چک لیست تعمیرات من هنگامی که به یک سلف مشکوک می شوم، این دستور را دنبال می کنم: 1. خازن های برق و دشارژ را با خیال راحت خارج کنید. 2. علامت گذاری و محل اصلی قطعه را ثبت کنید. 3. سیم پیچ، پدها و اجزای مجاور را بررسی کنید. 4. مقاومت در سراسر قطعه را اندازه گیری کنید. 5. نتیجه را با یک تابلو یا داده های خدماتی مشابه مقایسه کنید. 6. هنگامی که خوانش در مدار نامشخص است، یک پا را بردارید. 7. اندوکتانس را با یک LCR متر در صورت وجود اندازه گیری کنید. 8. رتبه بندی جریان، درجه اشباع و مقاومت DC را بررسی کنید. 9. دستگاه های سوئیچینگ و خازن های اطراف سیم پیچ را بررسی کنید. 10. قبل از اعمال بار معمولی مدار تعمیر شده را با محدودیت جریان تست کنید. یک خرابی مکرر معمولاً به یک مشکل مدار گسترده تر اشاره می کند. سلف ممکن است قسمت آسیب دیده باشد بدون اینکه علت اصلی باشد. هنگامی که من خرابی مدار را ردیابی می کنم، سلف را به عنوان بخشی فعال از مسیر برق در نظر می گیرم، نه به عنوان یک قطعه سیم غیرفعال. تست مقاومت می‌تواند یک سیم‌پیچ باز را پیدا کند، اما رفتار بار، اندوکتانس، اشباع، گرما و اجزای اطراف اغلب بقیه ماجرا را بیان می‌کنند. این رویکرد حدس و گمان را کاهش می دهد و به من کمک می کند جایگزینی را انتخاب کنم که متناسب با مدار باشد نه صرفاً نصب کردن برد. امروز با ما تماس بگیرید تا بیشتر بدانید امی وو: amy.wu@ihuagroup.com/WhatsApp +8613612662976.
