جرقه های ولتاژ بالا؟ سلف های کویل هوای ما در آزمایش های 10 کیلوولت زنده می مانند

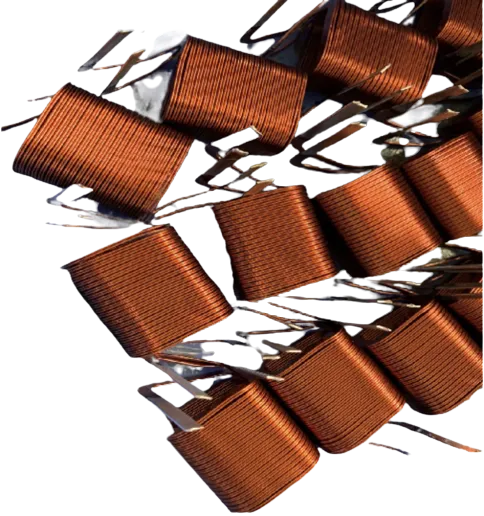

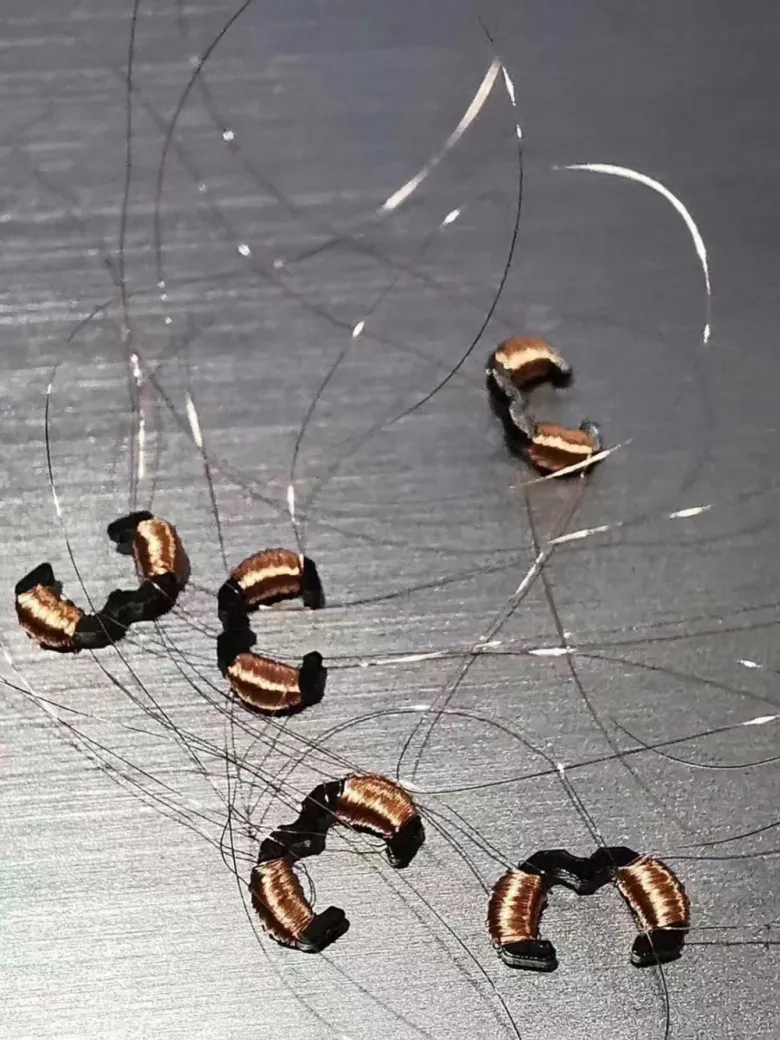

هنگامی که من یک سلف کویل هوا را برای یک مدار ولتاژ بالا انتخاب می کنم، "10 کیلو ولت تست شده" را به عنوان یک مشخصات کامل در نظر نمی گیرم. این عبارت به من می گوید که قطعه یک تست ولتاژ اعلام شده را پشت سر گذاشته است. به طور خودکار به این معنی نیست که سلف می تواند به طور مداوم در 10 کیلو ولت کار کند. این تفاوت بر طراحی عایق، فاصله، نصب تست و ایمنی مدار تأثیر می گذارد. یک سلف کویل هوای آزمایش شده 10 کیلوولت مناسب باید داده های واضحی را برای اندوکتانس، جریان، مقاومت، ابعاد، ولتاژ آزمایش، مدت زمان آزمایش و شرایط عایق ارائه دهد. بدون این جزئیات، قضاوت در مورد مناسب بودن این قطعه برای منبع تغذیه، فیلتر، مدار تشدید، دستگاه پزشکی یا سیستم کنترل صنعتی دشوار است. ### آزمایش 10 کیلوولت به من چه می گوید یک سلف کویل هوا معمولاً از سیم پیچی استفاده می کند که توسط یک سازه یا سازه عایق پشتیبانی می شود. از آنجایی که هسته مغناطیسی ندارد، با همان مشکل اشباع هسته که در سلف های فریت یا هسته آهن یافت می شود، مواجه نیست. آزمایش 10 کیلوولت ممکن است برای بررسی استحکام عایق بین سیم‌پیچ و بخش رسانای دیگر، بین بخش‌های سیم‌پیچ یا بین قطعه و ساختار نصب آن استفاده شود. آزمایش می تواند از ولتاژ AC یا DC استفاده کند و مدت زمان آزمایش ممکن است بسته به طراحی یا نیاز مشتری متفاوت باشد. من همیشه این جزئیات را می‌پرسم: - ولتاژ آزمایش: 10 کیلو ولت AC یا 10 کیلو ولت DC - مدت زمان تست - حد جریان نشتی - نقاط تست - مواد عایق - فاصله خزش و فاصله - ولتاژ کار و محیط کار - شرایط دما و رطوبت یک ولتاژ آزمایشی با ولتاژ کاری توصیه شده یکسان نیست. ولتاژ کاری باید با حاشیه های ایمنی مناسب و بر اساس طراحی کامل مدار انتخاب شود. ### چرا طراحی کویل هوا ممکن است برای مدارهای ولتاژ بالا مناسب باشد سلف‌های کویل هوا زمانی می‌توانند مفید باشند که مدار به اندوکتانس پایدار بدون اشباع هسته مغناطیسی نیاز دارد. این می تواند در برنامه هایی که با تغییر سطوح فعلی یا انرژی با فرکانس بالا مقابله می کنند کمک کند. کاربردهای معمولی عبارتند از: - فیلترهای برق با ولتاژ بالا - مدارهای گرمایش رزونانس - تجهیزات توان پالس - شبکه های تطبیق RF - تجهیزات پزشکی و آزمایشگاهی - سیستم های سوئیچینگ صنعتی - مدارهای ضرب کننده ولتاژ و تخلیه ساختار باز یک سیم پیچ هوا همچنین می تواند از انتشار گرما و بازرسی بصری پشتیبانی کند. همین ساختار چالش های طراحی را ایجاد می کند. قطعات فلزی نزدیک، براکت‌های نصب، کابل‌ها و بردهای مدار می‌توانند اندوکتانس مؤثر را تغییر دهند و ظرفیت سرگردان را افزایش دهند. من فضای نصب را به عنوان بخشی از طراحی سلف در نظر می‌گیرم. سیم پیچی که به درستی روی یک میز تست اندازه گیری می کند ممکن است بعد از قرار گرفتن در داخل یک محفظه فلزی نتیجه متفاوتی نشان دهد. ### چگونه مشخصات الکتریکی را بررسی می کنم با اندوکتانس و تلرانس هدف شروع می کنم. مقدار اندوکتانس باید در یک فرکانس و سطح آزمایش مشخص شده اندازه گیری شود. قرائتی که در 1 کیلوهرتز گرفته می شود ممکن است مقدار را در 100 کیلوهرتز یا در فرکانس سوئیچینگ واقعی نشان ندهد. بررسی بعدی جاری است. من هم جریان پیوسته و هم جریان پیک را بررسی می کنم. اندازه سیم، فاصله سیم پیچ، خنک کننده و موقعیت نصب همگی بر افزایش دما تأثیر می گذارند. من همچنین بررسی می کنم: - مقاومت DC - فرکانس خود رزونانس - ضریب کیفیت - افزایش دما - شکل موج جریان - پایداری مکانیکی - فاصله ترمینال - مقاومت عایق برای یک مدار تشدید، فرکانس خود تشدید شایسته توجه دقیق است. سیم پیچ و قسمت های اطراف آن ظرفیت خازنی ناخواسته ای را تشکیل می دهند. در نزدیکی نقطه خود رزونانس، سلف ممکن است آنطور که انتظار می رود رفتار نکند. ### چگونه تست عایق 10 کیلو ولت را مرور می کنم یک طرح آزمایشی مناسب باید مسیر تست دقیق را مشخص کند. به عنوان مثال، سیم پیچ ممکن است در برابر یک صفحه نصب فلزی، یک هسته عایق یا یک بخش سیم پیچ جداگانه آزمایش شود. من تأیید می کنم که دستگاه تست نتیجه نادرستی ایجاد نمی کند. لبه های فلزی تیز، گرد و غبار، رطوبت و عایق آسیب دیده می تواند باعث تخلیه سطحی شود. تجهیزات تمیز و محیط آزمایش کنترل شده به جدا کردن مشکلات محصول از مسائل مربوط به راه اندازی تست کمک می کند. در گزارش باید موارد زیر ثبت شود: 1. شناسایی نمونه 2. ولتاژ و شکل موج تست 3. زمان تست 4. جریان نشتی 5. دما و رطوبت تست 6. اتصال تست 7. وضعیت بصری پس از آزمایش 8. هر گونه تخلیه، فلاش اور یا آسیب عایق یک نتیجه آزمایش مثبت باید به یک نمونه خاص و شرایط آزمایش مرتبط شود. یک عبارت کلی مانند "تست شده تا 10 کیلو ولت" راهنمایی طراحی محدودی را بدون پشتیبانی از داده ها ارائه می دهد. ### مثالی از طراحی فیلتر قدرت یک منبع تغذیه DC با ولتاژ بالا را تصور کنید که صدای سوئیچینگ تولید می کند. تیم طراحی یک سلف کویل هوا برای فیلتر ورودی انتخاب می کند. سیم پیچ به اندوکتانس کافی برای کاهش دامنه نویز هدف نیاز دارد. رتبه فعلی آن باید جریان بار معمولی و پیک های کوتاه مدت را پوشش دهد. سیم پیچ باید به اندازه کافی از محفظه و پایانه های مجاور فاصله داشته باشد. آزمایش عایق 10 کیلوولت ممکن است جدایی بین سیم پیچ و سازه نصب را تأیید کند. در طول ارزیابی، تیم سیم پیچ را در خارج از محفظه و داخل محصول نهایی اندازه گیری می کند. این دو نتیجه متفاوت هستند زیرا محفظه ظرفیت انگلی را اضافه می کند. سپس تیم موقعیت سیم پیچ را تنظیم کرده و دوباره پاسخ فیلتر را تایید می کند. این نوع بررسی از یک اشتباه رایج جلوگیری می کند: انتخاب سلف از یک مقدار کاتالوگ به تنهایی. ### سوالاتی که از یک تامین کننده می پرسم قبل از درخواست نمونه، این موارد را می خواهم: - محدوده اندوکتانس و تلرانس - اندازه گیری فرکانس و جریان آزمایش - حداکثر جریان مداوم و پیک - مقاومت DC - قطر سیم و نوع عایق - ابعاد سیم پیچ - مواد و فاصله ترمینال - روش تست 10 کیلو ولت - ولتاژ آزمایشی AC یا DC قابل استفاده - ولتاژ آزمایشی و ولتاژ آزمایشی آوا. محدوده دما یک تامین کننده باید بتواند توضیح دهد که درجه بندی 10 کیلو ولت به چه چیزی اشاره دارد. اگر داده‌ها فقط ولتاژ آزمایش را فهرست می‌کنند اما ولتاژ کار را بیان نمی‌کنند، من قطعه را به‌عنوان یک کاندید ارزیابی می‌کنم تا یک راه‌حل آماده برای استفاده. ### جزئیات طراحی که بر عملکرد تاثیر می گذارد فاصله بخشی از طراحی الکتریکی است. یک شکاف باریک ممکن است اندازه محصول را کاهش دهد، اما می‌تواند احتمال ایجاد قوس الکتریکی در ولتاژ بالا را افزایش دهد. فاصله و خزش مورد نیاز به ولتاژ، سطح آلودگی، نوع عایق، ارتفاع و طراحی کامل تجهیزات بستگی دارد. روش سیم پیچ نیز مهم است. چرخش های ناهموار می تواند تمرکز میدان الکتریکی محلی را ایجاد کند. سیم شل می تواند در حین ارتعاش حرکت کند یا باعث تغییر در فاصله شود. یک ترمینال ثابت و ایمن به حفظ هندسه مورد نظر کمک می کند. برای مدارهای فرکانس بالا، من به طول سیم و ظرفیت نوبت به نوبت توجه می کنم. برای مدارهای با جریان بالا، من بیشتر روی مقاومت، گرما و اندازه هادی تمرکز می کنم. یک شکل کویل هوا ممکن است برای هر دو کاربرد مناسب نباشد. یک سلف کویل هوای آزمایش شده 10 کیلو ولت می تواند بخش مفیدی برای فیلتر ولتاژ بالا، رزونانس و مدارهای قدرت باشد، زمانی که شرایط آزمایش آن با طراحی واقعی مطابقت دارد. من آن را با بررسی کامل داده های الکتریکی و مکانیکی انتخاب می کنم، نه تنها با عبارت ولتاژ. بهترین درخواست از یک تامین کننده شامل اندوکتانس، فرکانس، جریان، ابعاد، ساختار عایق، ولتاژ عملیاتی و نیاز دقیق آزمایش 10 کیلو ولت است. این سطح از جزئیات به هر دو طرف مبنای عملی برای ارزیابی نمونه و برنامه ریزی تولید می دهد.

کار با ولتاژ بالا فضای کمی برای حدس و گمان باقی می گذارد. اتصال شل، عایق فرسوده یا اجزای نامناسب می تواند باعث ایجاد گرما، قوس، آسیب به تجهیزات یا خطر جدی ایمنی شود. من کانکتورهای ولتاژ بالا، کابل‌ها و قطعات مرتبط را با نگاه کردن به محیط کار کامل انتخاب می‌کنم - نه فقط شماره ولتاژ چاپ شده در صفحه محصول. راه حل مناسب باید با ولتاژ، جریان، دما، محفظه، سطح ارتعاش و شرایط سرویس مطابقت داشته باشد. کانکتور مورد استفاده در یک وسیله نقلیه الکتریکی ممکن است با لرزش جاده، رطوبت، گرد و غبار و چرخه‌های خدمات مکرر مواجه شود. یک کانکتور مورد استفاده در تجهیزات کارخانه ممکن است با گرما، روغن، حرکت و ساعات طولانی کار مقابله کند. ممکن است یک قسمت برای هر دو برنامه مناسب نباشد. فرآیند انتخاب صدا با این بررسی‌ها شروع می‌شود: - ولتاژ نامی - جریان نامی - مواد تماس - نوع عایق - دمای عملیاتی - درجه حفاظت - اندازه کابل - الزامات چرخه جفت‌گیری - لرزش و حرکت - فضای نصب اگر کابل خیلی بزرگ باشد، محفظه نتواند در برابر رطوبت مورد انتظار سیستم مقاومت کند، ممکن است محصولی که ولتاژ مورد نیاز را برآورده کند، همچنان نامناسب باشد. من همچنین به تفاوت بین ولتاژ کاری معمولی و ولتاژ افزایش احتمالی نگاه می کنم. موتورها، اینورترها، باتری ها و تجهیزات تبدیل توان می توانند تغییرات ولتاژ کوتاهی را در هنگام راه اندازی یا سوئیچ ایجاد کنند. اتصال دهنده و سیستم عایق باید با در نظر گرفتن طراحی تجهیزات و داده های تامین کننده انتخاب شود. برچسب زدن واضح به کاهش اشتباهات در هنگام نصب کمک می کند. من قطعاتی را با علائم قطبی قابل مشاهده، شناسایی کابل و روش قفلی که به نصب کننده نشانی واضح از ایمن بودن اتصال می دهد ترجیح می دهم. یک کانکتور نباید به نیرو یا حدس و گمان بستگی داشته باشد. برای کارهای میدانی، طرح‌های ایمن لمسی می‌توانند به کاهش احتمال تماس تصادفی با قطعات پرانرژی کمک کنند. آنها جایگزین روش های قفل، تست ولتاژ، تجهیزات حفاظتی یا پرسنل آموزش دیده نمی شوند. طراحی ایمن از شیوه های کاری خوب پشتیبانی می کند. نمی تواند نیاز به آنها را برطرف کند. آب بندی نیز سزاوار توجه دقیق است. یک رتبه IP حفاظت را تحت شرایط تست تعریف شده توصیف می کند. این بدان معنا نیست که هر محصول پس از چین خوردگی ضعیف، واشرهای آسیب دیده، اندازه نادرست کابل، یا استفاده نادرست مکرر مهر و موم می شود. من موارد زیر را قبل از نصب بررسی می‌کنم: - محفظه را برای ترک‌ها بررسی می‌کنم - تأیید می‌کنیم که مهر و موم با قطر کابل مطابقت دارد - ترکیب ترمینال و ابزار چین‌خوردگی را بررسی می‌کنیم - سطوح تماس را تمیز نگه‌دارید - طول نوار مشخص‌شده را دنبال کنید - تأیید می‌کنید که ویژگی قفل درگیر است - کابل را بدون خمیدگی‌های تیز هدایت کنید - کانکتور را از دور از حرارت غیرضروری دور نگه دارید - یک نمونه کار تکمیل شده از یک وسیله نقلیه الکتریکی قبل از عملیات معمولی آزمایش کنید. این تیم تنها بر اساس ظرفیت فعلی یک رابط را انتخاب کرده بود. پس از چندین هفته استفاده، لرزش باعث شل شدن تکیه گاه کابل شد. تماس الکتریکی همچنان کار می کرد، اما فشار مکانیکی به ناحیه ترمینال منتقل شده بود. تعمیر شامل تعویض کانکتور، بهبود پشتیبانی کابل و افزودن یک مرحله بازرسی خدمات بود. این مشکل به دلیل یک مشخصات از دست رفته ایجاد نشده است. انتخاب بر روی بار الکتریکی متمرکز شده بود در حالی که توجه کمتری به حرکت و طرح نصب داشت. به همین دلیل است که من کانکتور، کابل، رفع فشار، نقطه نصب و محفظه را به عنوان یک سیستم کار می کنم. هر قسمت روی قسمت های دیگر تأثیر می گذارد. یک ترمینال قوی نمی تواند کابل آسیب دیده را حل کند. یک محفظه مهر و موم شده نمی تواند از اتصال دهنده ای که با مهر و موم اشتباه مونتاژ شده است محافظت کند. سوابق نگهداری می تواند خدمات آینده را آسان تر کند. توصیه می‌کنم شماره قطعه، نوع کابل، تاریخ نصب، نتیجه بازرسی و هرگونه علائم قابل مشاهده گرما یا سایش را ثبت کنید. عکس‌های مسیریابی اصلی نیز می‌تواند به تکنسین‌ها کمک کند تا سیستم را به درستی پس از سرویس بازیابی کنند. علائم هشدار ممکن است شامل موارد زیر باشد: - تغییر رنگ در اطراف ترمینال - عایق ذوب شده یا سفت شده - زبانه قفلی شل - بوی نامتعارف - دمای سطح بالاتر - قدرت متناوب - قطعات آب بندی ترک خورده - خوردگی قابل مشاهده - حرکت کابل در نزدیکی ترمینال هر یک از این علائم نیاز به بازرسی کنترل شده دارد. پرسنل باید قبل از لمس اتصال، سیستم را خاموش کرده و دستورالعمل های خدمات سازنده تجهیزات را دنبال کنند. محصولات ولتاژ بالا باید از اطلاعات فنی واضح انتخاب شوند. من به دنبال شرایط آزمایش، رتبه‌بندی‌ها، اندازه کابل‌های سازگار، محدودیت‌های دما، نقشه‌ها و دستورالعمل‌های نصب هستم. اگر مشخصاتی وجود نداشته باشد، من آن را دلیلی برای درخواست اطلاعات بیشتر از تامین کننده به جای فرضیه می دانم. بهترین اتصال ولتاژ بالا فقط اتصالی نیست که بالاترین امتیاز را داشته باشد. این دستگاهی است که با سیستم واقعی مطابقت دارد، می تواند به درستی نصب شود و بدون سردرگمی قابل بازرسی است. یک جرقه ممکن است مختصر باشد، اما شرایط پشت آن اغلب به راحتی قابل ردیابی است: قطعه اشتباه، مونتاژ ضعیف، پشتیبانی ضعیف کابل، آلودگی یا بازرسی از دست رفته. انتخاب دقیق و تعمیر و نگهداری ثابت به حفظ برق ولتاژ بالا در جایی که متعلق به آن است - در داخل مسیر الکتریکی طراحی شده کمک می کند.

هنگامی که سیستم های قدرت در گرما، لرزش، گرد و غبار، رطوبت یا تغییرات بار مکرر کار می کنند، سلف می تواند به نقطه ضعف تبدیل شود. قطعه ای که در یک آزمایشگاه تمیز به خوبی کار می کند ممکن است پس از سرویس طولانی مدت در مزرعه، گرمای بیش از حد، جریان ناپایدار یا آسیب عایق را نشان دهد. من به سلف‌ها از وضعیت عملکرد کامل نگاه می‌کنم، نه فقط مقدار اندوکتانس اسمی. عملکرد قابل اطمینان به جریان، دما، فرکانس سوئیچینگ، تنش مکانیکی و نحوه نصب قطعه بر روی برد بستگی دارد. یک سلف مناسب باید مدار قدرت را بدون ایجاد منبع خطر جدید پشتیبانی کند. با بار الکتریکی واقعی شروع کنید اندوکتانس نامی تنها بخشی از فرآیند انتخاب است. من این مقادیر را با هم بررسی می کنم: - القایی در جریان کار - جریان اشباع - جریان افزایش دما - مقاومت DC - فرکانس سوئیچینگ - دمای کاری مجاز - ساختار هسته و سیم پیچ - الزامات عایق یک سلف می تواند با افزایش جریان القایی را از دست بدهد. این تغییر ممکن است بر جریان موج دار، راندمان مبدل و دمای قطعه تأثیر بگذارد. طراحی توانی که از مقدار اندازه‌گیری شده در جریان آزمایش کم استفاده می‌کند، ممکن است تحت یک بار سنگین رفتار مشابهی نداشته باشد. به همین دلیل، من ترجیح می دهم منحنی اندوکتانس را در محدوده جریان مورد انتظار مرور کنم. منحنی نمای واضح تری از نحوه عملکرد قطعه در یک مبدل واقعی ارائه می دهد. گرما را قبل از اینکه به قابلیت اطمینان آسیب برساند کنترل کنید گرما اغلب از دو منبع می آید: تلفات مس و تلفات هسته. تلفات مس به مقاومت سیم پیچ و جریان مربوط می شود. یک راهنمای ساده این است: "P = I² × R" این به این معنی است که یک افزایش کوچک در جریان می تواند افزایش بیشتری در تلفات سیم پیچ ایجاد کند. طرحی که با جریان 5 A کار می کند ممکن است به انتخاب سلف متفاوتی نسبت به القاگر 10 A نیاز داشته باشد، حتی زمانی که هر دو مدار از مقدار اندوکتانس یکسانی استفاده می کنند. از دست دادن هسته تحت تأثیر فرکانس سوئیچینگ، جریان موج دار و مواد هسته قرار می گیرد. منابع تغذیه با فرکانس بالا حتی زمانی که جریان متوسط ​​متوسط ​​به نظر می رسد می توانند گرما را در داخل هسته تولید کنند. من افزایش دما را تحت پروفایل بار کامل بررسی می کنم، نه تنها در طول یک آزمایش نیمکت کوتاه. آزمایشی که چند دقیقه طول می کشد ممکن است دمایی را که پس از چند ساعت در داخل جعبه کنترل محصور شده نشان ندهد. چیدمان برد نیز بر حذف گرما تأثیر می گذارد. مساحت زیر قطعه، جریان هوا، منابع حرارتی مجاور و طراحی محفظه همگی نقش دارند. سلف باید در تنظیماتی آزمایش شود که شبیه محصول نهایی باشد. ساختاری برای محیط انتخاب کنید کاربردهای قدرت سخت ممکن است سلف ها را در معرض موارد زیر قرار دهند: - دماهای بالا و پایین - تغییرات سریع دما - ارتعاشات ناشی از موتورها یا وسایل نقلیه - رطوبت و تراکم - گرد و غبار و بخارات شیمیایی - چرخش مکرر قدرت - شوک مکانیکی سلف های محافظ می توانند به محدود کردن اتصالات مغناطیسی به نزدیکی مدار کمک کنند. این ممکن است در بردهای قدرت فشرده که در آن سلف به سنسورها، خطوط ارتباطی یا آی سی های کنترل نزدیک است، مفید باشد. یک ساختار قالب‌گیری شده می‌تواند یک بدنه جمع و جور ایجاد کند و به محافظت از سیم پیچ در برابر حرکت کمک کند. قطعات سیم پیچی می توانند گزینه های اندوکتانس و جریان مفیدی را ارائه دهند، در حالی که مواد هسته مختلف نیازهای فرکانس و انرژی متفاوتی را پشتیبانی می کنند. انتخاب باید با مدار مطابقت داشته باشد نه اینکه از یک اولویت کلی پیروی کند. برای تجهیزات فضای باز یا موبایل، استحکام بسته و طراحی ترمینال را نیز بررسی می کنم. مشخصات الکتریکی قوی نیاز به بررسی های مکانیکی را برطرف نمی کند. از درجه جریان مناسب استفاده کنید دو درجه جریان اغلب برای سلف های قدرت ذکر می شود: - جریان اشباع - جریان افزایش دما جریان اشباع نقطه ای را توصیف می کند که در آن اندوکتانس به میزان مشخص شده کاهش می یابد. جریان افزایش دما جریانی را توصیف می کند که در شرایط آزمایشی تعریف شده، افزایش دمای اعلام شده ایجاد می کند. این رتبه بندی ها قابل تعویض نیستند. یک مبدل ممکن است زیر حد افزایش دما باقی بماند و همچنان در طول پیک جریان، تلفات القایی بیش از حد را تجربه کند. معکوس نیز می تواند رخ دهد: ممکن است اندوکتانس ثابت بماند در حالی که سیم پیچ خیلی داغ می شود. من هر دو رتبه را با بار معمولی، اوج بار، جریان راه اندازی، اضافه بار کوتاه و پاسخ کنترل مقایسه می کنم. اگر مرحله قدرت دارای یک گذرا سریع باشد، جریان اوج می تواند بیشتر از جریان متوسط ​​باشد. حاشیه طراحی معقول بر اساس رفتار سیستم اندازه گیری شده و روش تست تامین کننده است. حاشیه نباید با مقایسه اعداد از شرایط مختلف آزمون انتخاب شود. جریان و نویز ریپل را بررسی کنید سلف ها بر ریپل خروجی، ریپل ورودی، تداخل الکترومغناطیسی و پاسخ حلقه کنترل تأثیر می گذارند. تغییر در اندوکتانس می تواند رفتار عملکرد مبدل باک، مبدل تقویت کننده، فیلتر یا مرحله اصلاح ضریب توان را تغییر دهد. من بررسی می‌کنم: - جریان موجی پیک به اوج - فرکانس سوئیچینگ - وضعیت خازن خروجی - تنظیمات حلقه کنترل - ردیابی سیگنال نزدیک - جفت میدان مغناطیسی - خطر نویز شنیداری بخشی با مقاومت کمتر ممکن است از دست دادن رسانایی را کاهش دهد، اما اندازه، مواد هسته یا آرایش سیم‌پیچ آن ممکن است بر نویز و کوپلینگ مغناطیسی تأثیر بگذارد. بهترین انتخاب اتلاف الکتریکی، رفتار حرارتی، نویز و فضای موجود تخته را متعادل می کند. هنگامی که مداری به سنسورها یا تجهیزات ارتباطی سرویس می دهد، تا آنجا که ممکن است سلف را از آثار حساس دور نگه می دارم. من همچنین مسیر بازگشت-جریان را بررسی می کنم. یک جزء خوب به تنهایی نمی تواند یک چیدمان ضعیف را اصلاح کند. ** سلف را در طرح نهایی آزمایش کنید ** من بررسی برگه داده را به عنوان کل فرآیند صلاحیت تلقی نمی کنم. یک طرح آزمایش عملی ممکن است شامل موارد زیر باشد: 1. اندازه گیری اندوکتانس در جریان کم و در جریان کاری مورد انتظار. 2. مبدل را در بار معمولی و اوج بار اجرا کنید. 3. دمای کیس و دمای تخته مجاور را ثبت کنید. 4. چرخه های شروع و توقف را تکرار کنید. 5. در کمترین و بالاترین دمای محیط مورد انتظار تست کنید. 6. لرزش یا شوک را در زمان حرکت تجهیزات بررسی کنید. 7. اتصالات و پایانه های لحیم کاری را پس از آزمایش بررسی کنید. 8. نویز الکتریکی و ریپل خروجی را مرور کنید. نتیجه آزمایش باید شامل شرایط مورد استفاده باشد. دمای محیط، جریان هوا، موقعیت نصب، شکل موج، مدت زمان تست و روش اندازه گیری می تواند نتیجه را تغییر دهد. یک مثال مفید از کابینت های کنترل موتور می آید. همان مبدل DC-DC ممکن است روی یک میز آزمایشگاه در دمای 25 درجه سانتیگراد کار کند و بعداً در یک کابینت مهر و موم شده در نزدیکی درایو موتور قرار گیرد. جریان ممکن است در مقدار طراحی اولیه باقی بماند، اما سلف گرمتر است زیرا هوای اطراف گرمتر است و جریان هوای کمتری وجود دارد. یک آزمایش طولانی تر در داخل کابینت می تواند این مشکل را قبل از نصب میدانی آشکار کند. مثال دیگر سیستم وسیله نقلیه با باتری است. سلف ممکن است با لرزش، تغییرات سریع بار و تغییرات گسترده ولتاژ ورودی مواجه شود. قطعه ای که فقط برای اندوکتانس اسمی آن انتخاب می شود ممکن است حاشیه کافی را در طول شتاب یا رویدادهای احیا کننده ارائه نکند. آزمایش شکل موج جریان واقعی نتیجه مفیدتری می دهد. بررسی سوابق عرضه و کیفیت برای تجهیزات قدرت سخت، از تامین کننده اطلاعات فنی واضح می خواهم: - تحمل اندوکتانس - شرایط آزمایش رتبه بندی جریان - داده های افزایش دما - منحنی های اشباع - محدوده دمای عملیاتی - اطلاعات مواد - محدودیت های لحیم کاری - روش بازرسی تولید - فرآیند کنترل تغییر - داده های آزمایش نمونه ردیابی می تواند در مواقعی که چندین سایت تولید می شود کمک کند. شماره قطعه پایدار، رکورد بازنگری واضح و فرآیند تغییر مستند، بررسی های مهندسی را آسان تر می کند. من همچنین عملکرد نمونه را با عملکرد تولید مقایسه می کنم. یک نتیجه نمونه اولیه قوی به طور خودکار هر دسته بعدی را نشان نمی دهد، بنابراین بازرسی ورودی ممکن است برای برنامه های کاربردی مهم مفید باشد. ** سلف را با مرحله قدرت تطبیق دهید** برای مبدل باک، سلف باید جریان خروجی و جریان موج دار را کنترل کند در حالی که مبدل را در محدوده کنترل خود نگه می دارد. برای مبدل تقویت کننده، سلف ممکن است جریان ورودی را حمل کند و در طول هر چرخه سوئیچینگ با تغییرات انرژی زیادی روبرو شود. برای فیلترهای ورودی، سلف باید با خازن، میرایی و امپدانس منبع کار کند. فیلتری که روی کاغذ درست به نظر می رسد ممکن است رزونانس ناخواسته ای در سیستم کامل ایجاد کند. برای شارژرهای باتری، کنترل‌های صنعتی، واحدهای برق مخابراتی و لوازم الکترونیکی خودرو، قبل از انتخاب قطعه، مشخصات کامل عملکرد را بررسی می‌کنم. مقدار اندوکتانس یکسان می تواند به ساختار، ظرفیت جریان و رفتار حرارتی متفاوتی در مدارهای مختلف نیاز داشته باشد. سلف های قابل اعتماد برای قدرت خشن از طریق شرایط اندازه گیری شده، رتبه بندی های واضح، ساخت مناسب و آزمایش واقعی انتخاب می شوند. من با شکل موج فعلی و محدوده دما شروع می کنم، محیط مکانیکی را بررسی می کنم، سپس نتیجه را در مونتاژ تمام شده تأیید می کنم. این رویکرد به تیم طراحی دید بهتری از رفتار بلند مدت نسبت به یک عدد سلف واحد می دهد.

هنگامی که یک کویل هوا را انتخاب می کنم، فراتر از تصویر کاتالوگ را نگاه می کنم. کویل باید جریان هوا، تغییرات دما، رطوبت، لرزش، تمیز کردن و عملکرد روزانه را بدون ایجاد کار تعمیر و نگهداری اضافی کنترل کند. یک کویل هوای قوی با ساخت صدا شروع می شود و با آزمایش دقیق به پایان می رسد. من روی قطعاتی تمرکز می‌کنم که عمر مفید را تحت تأثیر قرار می‌دهند: - جنس لوله و ضخامت دیوار - اتصال باله - طراحی سربرگ و اتصال - استحکام قاب سیم پیچ - پشتیبانی از تشت تخلیه - تست فشار و نشتی - محافظت در حین حمل و نقل و نصب یک سیم‌پیچ ممکن است از بیرون به خوبی ساخته شده باشد، اما مشکلات کوچک ممکن است پس از ماه‌ها استفاده ظاهر شود. باله های شل می توانند انتقال حرارت را کاهش دهند. فریم های ضعیف می توانند در حین جابجایی جابجا شوند. اتصالات ضعیف می تواند منجر به نشتی شود. من ترجیح می دهم قبل از انتخاب واحد، این جزئیات را بررسی کنم. اتصال لوله و پره مهم است زیرا گرما باید با کمترین مقاومت ممکن از سیال به هوا منتقل شود. یک اتصال مطمئن به سیم پیچ کمک می کند تا گرما را به طور یکنواخت تر منتقل کند. فاصله باله ها نیز باید با شرایط هوا مطابقت داشته باشد. فاصله تنگ ممکن است از انتقال حرارت پشتیبانی کند، اما محیط های گرد و غبار یا مرطوب ممکن است به فضای بیشتری برای تمیز کردن و جریان هوا نیاز داشته باشند. قاب سیم پیچ را در طول حمل و نقل، بلند کردن، نصب و بهره برداری حمل می کند. من بررسی می‌کنم که آیا قاب به طور یکنواخت سیم‌پیچ را پشتیبانی می‌کند و آیا نقاط نصب با واحد هواساز مطابقت دارد یا خیر. تناسب مناسب فشار وارده بر اتصالات را کاهش می دهد و نصب را آسان تر می کند. هدرها و اتصالات لوله مستحق همین مراقبت هستند. این مناطق تحت فشار سیستم قرار می گیرند و ممکن است با تغییرات دما مکرر مواجه شوند. اتصالات تمیز، مواد مناسب و جوش یا لحیم کاری ثابت به کاهش خطر نشتی کمک می کند. هر اتصال باید قبل از خروج سیم پیچ از کارخانه بررسی شود. آزمایش اطلاعات مفیدی به من می دهد که بازرسی بصری نمی تواند ارائه دهد. تست فشار می تواند به شناسایی نشتی در مدار کمک کند. بررسی ابعاد می تواند تأیید کند که سیم پیچ با دهانه مورد نیاز مطابقت دارد. یک بازرسی بصری می‌تواند باله‌های آسیب‌دیده، قاب‌های ناهموار یا راه‌های مسدود شده را نشان دهد. به عنوان مثال، یک کویل مورد استفاده در یک ساختمان تجاری مرطوب ممکن است با تراکم مکرر و تعویض منظم فیلتر مواجه شود. اگر قاب سیم پیچ و ناحیه تخلیه از برداشت صحیح آب پشتیبانی نکند، رطوبت می تواند در داخل واحد جمع شود. این می تواند مشکلاتی در تمیز کردن ایجاد کند و ممکن است بر اجزای مجاور تأثیر بگذارد. یک تشت تخلیه مناسب، شیب مناسب و فضای سرویس در دسترس به اپراتور کمک می کند تا این خطر را مدیریت کند. یک سیم پیچ نصب شده در یک کارخانه تولیدی ممکن است با مجموعه دیگری از شرایط روبرو شود. هوا می تواند حاوی گرد و غبار، غبار روغن یا مواد شیمیایی پاک کننده باشد. در آن تنظیمات، مواد باله، نیازهای پوشش، دسترسی برای تمیز کردن و افت فشار مورد انتظار را بررسی می‌کنم. بهترین انتخاب به شرایط واقعی هوا و سیال بستگی دارد، نه تنها به ظرفیت درخواستی. من از یک فرآیند بازبینی ساده قبل از سفارش استفاده می‌کنم: 1. حجم هوا، دماهای ورود و خروج، نوع مایع و فشار عملیاتی را تأیید کنید. 2. اندازه سیم پیچ، تعداد ردیف ها، فاصله باله ها، ترتیب لوله و محل اتصال را بررسی کنید. 3. قاب، هدر، ظرف تخلیه، نقاط بلند کردن و جزئیات نصب را بررسی کنید. 4. بپرسید که سیم پیچ چگونه آزمایش می شود و چه سوابق بازرسی در دسترس است. 5. طراحی را با محیط نصب از جمله رطوبت، گرد و غبار، روش های تمیز کردن و دسترسی به سرویس مقایسه کنید. 6. حفاظت از بسته بندی را تأیید کنید تا باله ها، اتصالات و قاب ها در هنگام تحویل کمتر آسیب ببینند. کویل هوای مناسب باید از عملکرد پایدار سیستم بدون سخت‌تر کردن تعمیر و نگهداری پشتیبانی کند. استحکام به فلز ضخیم یا یک قاب سنگین محدود نمی شود. از مواد همسان، اتصالات صوتی، هندسه مناسب، آزمایش صحیح و طراحی متناسب با تجهیزات اطراف آن می آید. من همچنین معتقدم ارتباطات فنی واضح بخشی از کیفیت محصول است. نقشه‌ها، داده‌های عملکرد، جزئیات اتصال و راهنمایی‌های تعمیر و نگهداری به نصاب کمک می‌کند از خطاهای قابل پیشگیری جلوگیری کند. یک سیم پیچ می تواند به خوبی ساخته شود، اما اندازه ضعیف یا نصب نادرست ممکن است عمر مفید آن را کاهش دهد. وقتی استحکام کویل هوا را ارزیابی می کنم، به مسیر کامل از انتخاب مواد تا آزمایش کارخانه، حمل و نقل، نصب و استفاده روزانه نگاه می کنم. این رویکرد به من مبنای عملی تری برای انتخاب سیم پیچی می دهد که بتواند سیستم را تحت شرایط عملیاتی اعلام شده آن پشتیبانی کند.

هنگامی که من با تجهیزات ولتاژ متوسط ​​کار می کنم، عملکرد پایدار در 10 کیلو ولت یکی از اولین نکاتی است که بررسی می کنم. رتبه بندی ولتاژ به تنهایی داستان کامل را بیان نمی کند. این تجهیزات همچنین به عایق مناسب، فاصله های کنترل شده، مواد ثابت و فرآیند آزمایشی مطابق با کاربرد مورد نظر نیاز دارند. محصولی که برای کاربردهای 10 کیلوولت طراحی شده است باید به کاهش نگرانی‌هایی مانند خرابی عایق، ردیابی سطح، نوسانات ولتاژ و خرابی غیرمنتظره کمک کند. این نگرانی‌ها اغلب در تابلو برق، سیستم‌های آزمایش، واحدهای توزیع برق، تابلوهای کنترل صنعتی و سایر کاربردهای ولتاژ متوسط ​​ظاهر می‌شوند. من قبل از انتخاب راه حل به مناطق زیر نگاه می کنم. 1. معنی "10kV" را بررسی کنید مقدار 10kV ممکن است به ولتاژ کاری نامی، ولتاژ تست عایق یا سطح مقاومت کوتاه مدت اشاره داشته باشد. این مقادیر قابل تعویض نیستند. من داده‌های فنی را برای موارد زیر بررسی می‌کنم: - ولتاژ نامی - ولتاژ آزمایش - مدت زمان تحمل - سطح عایق - دمای عملیاتی - محدوده رطوبت - شرایط نصب قابل اجرا یک مشخصات واضح به جلوگیری از تطابق نامناسب بین تجهیزات و سیستم قدرت کمک می‌کند. 2. بررسی عملکرد عایق مواد عایق باید خواص الکتریکی خود را تحت شرایط کاری مورد انتظار حفظ کنند. گرد و غبار، رطوبت، گرما و تنش های مکرر ولتاژ می تواند بر عملکرد طولانی مدت تأثیر بگذارد. برای کاربرد 10 کیلوولت به موارد زیر توجه می کنم: - مواد عایق و ضخامت - فاصله خزش - فاصله فاصله - طراحی سطح - سطح آب بندی و حفاظت - مقاومت در برابر حرارت و رطوبت یک سطح تمیز و فاصله مناسب می تواند به کاهش خطر تخلیه سطحی کمک کند. طراحی نهایی همچنان نیاز به پیروی از الزامات سیستم و رویه های تست مربوطه دارد. 3. تمرکز بر عملکرد پایدار ** عملکرد پایدار تنها در مورد گذراندن یک آزمایش ولتاژ واحد نیست. من همچنین نحوه عملکرد تجهیزات را در طول عملیات مکرر در نظر می‌گیرم. یک ارزیابی عملی ممکن است شامل موارد زیر باشد: 1. بازرسی بصری قسمت های محفظه و عایق. 2. بررسی سیم کشی، پایانه ها، و نقاط زمین. 3. اندازه گیری تحت شرایط ولتاژ مشخص شده. 4. مشاهده افزایش دما در حین کار. 5. مکرر تست های شروع، توقف، یا تعویض در صورت لزوم. 6. بازرسی پس از آزمایش برای ترک، علائم، نشتی، یا تغییرات دیگر. این فرآیند به من دید بهتری از نحوه عملکرد محصول در سرویس روزانه می دهد. **4. محصول را با محیط کار مطابقت دهید محصولی که در کابینت خشک داخلی استفاده می شود ممکن است با شرایط متفاوتی از تجهیزات نصب شده در یک نیروگاه مرطوب یا نیروگاه در فضای باز مواجه شود. به عنوان مثال، یک واحد کنترل 10 کیلو ولتی که در یک کارخانه استفاده می شود ممکن است در معرض موارد زیر باشد: - لرزش موتور - گرد و غبار ناشی از تولید - تعویض مکرر - گرمای ناشی از تجهیزات مجاور - فضای کابینت محدود راه حلی که در یک اتاق آزمایش تمیز کار می کند ممکن است در این نوع محیط نیاز به حفاظت بیشتری داشته باشد. من محفظه، تهویه، ورودی کابل، روش نصب، و دسترسی تعمیر و نگهداری را قبل از انتخاب بررسی می‌کنم. 5. از سوابق آزمون عملی استفاده کنید سوابق آزمون باید روش و شرایط را به وضوح بیان کند. یک رکورد مفید ممکن است شامل تاریخ آزمایش، جزئیات نمونه، سطح ولتاژ، مدت زمان آزمایش، دمای محیط، رطوبت، و نتیجه بازرسی باشد. این اطلاعات به من کمک می کند تا دسته های مختلف را مقایسه کنم و تغییرات را در طول زمان شناسایی کنم. همچنین به تیم های تعمیر و نگهداری هنگام بازرسی تجهیزات در حال سرویس، مرجع واضح تری می دهد. یک مثال ساده یک کابینت توزیع ولتاژ متوسط ​​است که برای کنترل پمپ ها در تاسیسات تصفیه آب استفاده می شود. کابینت ممکن است در زمان نیاز به نور به طور معمول کار کند، اما در صورت افزایش رطوبت یا تغییر مکرر، مشکلات عایق را نشان می دهد. بررسی رتبه بندی ولتاژ به تنهایی این خطر را آشکار نمی کند. بررسی فاصله عایق، حفاظت از محفظه، دما و عملکرد سوئیچینگ مکرر ارزیابی مفیدتری را ارائه می دهد. من همچنین از تلقی "عملکرد 10 کیلوولت" به عنوان قولی که برای هر نصب صدق می کند اجتناب می کنم. نتایج واقعی به طراحی محصول، پیکربندی سیستم، کیفیت نصب، محیط عملیاتی و شرایط آزمایش بستگی دارد. برگه اطلاعات فنی و گزارش آزمایش باید قبل از استفاده بررسی شود. برای خریداران، فرآیند انتخاب می تواند عملی بماند: - ولتاژ کار و نیاز تست را تعریف کنید. - داده های عایق و فاصله را تأیید کنید. - شرایط محیطی را بررسی کنید. - روش آزمون و سوابق را مرور کنید. - نیازهای نصب و نگهداری را تأیید کنید. - از تامین کننده بخواهید تا در مورد رتبه بندی نامشخص توضیح دهد. عملکرد پایدار در 10 کیلو ولت ناشی از طراحی مناسب و کاربرد کنترل شده است. وقتی این نوع تجهیزات را ارزیابی می کنم، فراتر از شماره روی برچسب نگاه می کنم. من رتبه بندی الکتریکی، ساختار عایق، محیط، فرآیند آزمایش و شرایط خدمات را با هم مقایسه می کنم. این رویکرد از انتخاب مطمئن‌تر و مطمئن‌تری پشتیبانی می‌کند، بدون اینکه ادعایی داشته باشد که داده‌های موجود نمی‌توانند آن را پشتیبانی کنند.

تجهیزات ولتاژ بالا باید بیشتر از حمل برق انجام دهند. باید با رتبه بندی سیستم مطابقت داشته باشد، شرایط تغییر سایت را مدیریت کند و از نگهداری ایمن در طول سال ها خدمات پشتیبانی کند. وقتی محصولات ولتاژ بالا را انتخاب می کنم، فراتر از برچسب نگاه می کنم. یک نتیجه قوی به کلاس ولتاژ، عایق، بار جریان، طراحی محفظه، دمای عملیاتی، روش نصب و دسترسی به سرویس بستگی دارد. محصولی که برای یک سایت مناسب باشد ممکن است مناسب سایت دیگری نباشد. فرآیند انتخاب می تواند عملی بماند: - ولتاژ سیستم و رتبه مورد نیاز را بررسی کنید. - تقاضای فعلی و تغییرات بار مورد انتظار را بررسی کنید. - الزامات عایق و ترخیص را تأیید کنید. - محفظه را با گرد و غبار، رطوبت، گرما و قرار گرفتن در معرض فضای باز مطابقت دهید. - ورودی کابل، فضای نصب و نقاط اتصال را بررسی کنید. - بررسی نیازهای بازرسی و نگهداری. - تأیید کنید که نصب از استانداردهای محلی و دستورالعمل های سازنده پیروی می کند. یک کارخانه تولیدی ممکن است موتورهای بزرگ، سیستم های گرمایشی و تجهیزات کنترلی را در شیفت های طولانی راه اندازی کند. سیستم الکتریکی آن با شروع های مکرر، گرمای ناشی از ماشین آلات مجاور، گرد و غبار و پنجره های نگهداری محدود مواجه است. یک راه حل مناسب ولتاژ بالا باید بار برنامه ریزی شده را پشتیبانی کند و در عین حال به تکنسین ها دسترسی روشنی برای بازرسی بدهد. یک پست مجموعه متفاوتی از تقاضاها را ارائه می دهد. تجهیزات فضای باز ممکن است با باران، نور خورشید، تغییرات دما و آلودگی سطح مواجه شوند. در این تنظیمات، محفظه، روش آب بندی، سیستم عایق و حفاظت در برابر خوردگی شایسته توجه دقیق است. رتبه بندی ولتاژ به تنهایی داستان کامل را بیان نمی کند. من به عمر سرویس نیز توجه می کنم. ساخت و ساز بادوام می تواند به کاهش کار تعویض کمک کند، اما عملکرد طولانی مدت هنوز به نصب صحیح، گشتاور مناسب، اتصالات تمیز، بازرسی معمول و عملکرد در محدوده های اعلام شده بستگی دارد. هیچ تجهیزاتی نمی تواند کاربرد ضعیف یا نگهداری نادیده گرفته شده را جبران کند. یک بررسی پروژه مفید شامل موارد زیر است: 1. جمع آوری داده های سایت. 2. الزامات الکتریکی و محیطی را تعریف کنید. 3. محصولات را با معیارهای یکسان مقایسه کنید. 4. بررسی اسناد فنی و اطلاعات تست. 5. فضای نصب و دسترسی را تأیید کنید. 6. قبل از رسیدن تجهیزات، نقاط بازرسی را برنامه ریزی کنید. 7. از یک متخصص برق واجد شرایط بخواهید تا درخواست را تأیید کند. این رویکرد به جلوگیری از مشکلات رایج مانند هادی های کم اندازه، محفظه های نامناسب، مسدود شدن مسیرهای کابل و دسترسی دشوار به سرویس کمک می کند. همچنین به تیم خرید مبنای واضح تری برای مقایسه هزینه، عملکرد و نیازهای تعمیر و نگهداری می دهد. آمادگی ولتاژ بالا با تطابق صحیح بین محصول و سایت شروع می شود. خدمات طولانی به مواد سالم، نصب دقیق و بررسی های منظم بستگی دارد. وقتی این جزئیات با هم مدیریت شوند، تجهیزات شانس بیشتری برای پشتیبانی از عملکرد پایدار در طول عمر کاری برنامه ریزی شده خود دارند. ما از سوالات شما استقبال می کنیم: amy.wu@ihuagroup.com/WhatsApp +8613612662976.

کمیسیون بین‌المللی الکتروتکنیکی — 2020 — هماهنگی عایق برای تجهیزات در سیستم‌های ولتاژ پایین کمیسیون بین‌المللی الکتروتکنیکی — 2019 — تکنیک‌های تست ولتاژ بالا و تست عایق الکتریکی RW Erickson and D. Maksimović — 2020 — 2020 Power20 — Electronics0 Paul. مقدمه ای بر سازگاری الکترومغناطیسی AE Fitzgerald، Charles Kingsley Jr. and Stephen D. Umans — 2013 — Electric Machinery International Electrotechnical Commission — 2021 — درجات حفاظت ارائه شده توسط محفظه های تجهیزات الکتریکی
